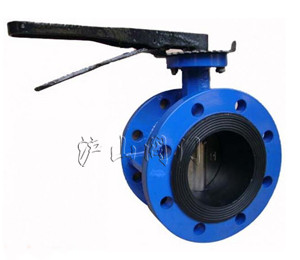

D41J、D41J/FS(全衬)法兰衬胶蝶阀


D41J、D41J/FS(全衬)法兰衬胶蝶阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 法兰衬胶蝶阀   产品型号 D41J、D41J/FS
  驱动方式 手动   连接形式 法兰
  结构形式 中心垂直板    密封材料 氟橡胶、三元乙丙橡胶
  压力范围 1.06~1.6MPa   公称通径 DN50-DN800
  常用材质 碳钢、不锈钢、球墨铸铁   技术咨询 021-31007323

沪山阀门制造(上海)有限公司是国内著名〖D41J、D41J/FS(全衬)法兰衬胶蝶阀〗制造商,也是国内大型【蝶阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖D41J、D41J/FS(全衬)法兰衬胶蝶阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

D41J、D41J/FS(全衬)法兰衬胶蝶阀介绍


法兰衬胶蝶阀

设计与制造:GB12238
结构长度:GB12221(13系列)
法兰连接尺寸:GB4216



部件列表:1、阀体 2、阀座 3、蝶板 4、阀杆

一、D41J、D41J/FS(全衬)法兰衬胶蝶阀用途



密封圈材料代号

适用温度

适用介质

NR

≤85℃

水、空气、酸碱类

CR

≤85℃

水、煤气、酸碱类

NBR

≤100℃

水、油品

CPDM

≤120℃

水、蒸汽、一般酸碱类

FKM

≤150℃

水、蒸汽、强酸碱类

二、D41J、D41J/FS(全衬)法兰衬胶蝶阀材料

阀体

铸铁、球墨铸铁、碳钢、不锈钢

蝶板

铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料

阀杆

碳钢镀镍磷、不锈钢

阀座密封圈

天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM

气动装置

组合件

压力等级:PN(MPa) 1.0 1.6

三、D41J、D41J/FS(全衬)法兰衬胶蝶阀测试

美标蝶阀

衬里层:电火花检测
试验与检验按GB/T13927标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1
任选附件:蜗轮装置、气动装置、电动装置

四、D41J、D41J/FS(全衬)法兰衬胶蝶阀主要尺寸参数

公称通径DN

L
mm

D
mm

D1
mm

n-d(mm)

H1
mm

H2
mm

质量

PN1.6

PN1.6

50

108

165

125

4-18

4-18

91

120

8

65

112

185

145

4-18

4-18

104

140

11.5

80

114

200

160

8-18

8-18

107

150

12.5

100

127

220

180

8-18

8-18

135

165

23

125

140

250

210

8-18

8-18

129

190

40.5

150

140

285

240

8-22

8-22

131

205

46.5

200

152

340

295

8-22

12-22

177

2550

61

250

165

395

350

12-22

12-26

206

270

73.5

300

178

445

400

12-22

12-26

220

320

103

350

190

505

460

16-22

16-26

264

358

120

400

216

565

515

16-26

16-30

298

400

217

450

222

615

565

16-26



327

420

242

500

229

671

620

20-26



352

480

279

600

267

780

725

20-30



446

560

396

700

292

895

840

24-30



486

610

596
