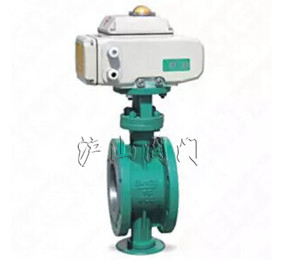

ZARD电动调节蝶阀


ZARD电动调节蝶阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 电动调节蝶阀   产品型号 ZARD
  驱动方式 手动、气动、电动、蜗轮   连接形式 对夹、法兰
  结构形式 三偏心   密封材料 金属夹石墨密封
  压力范围 1.6~2.5MPa   公称通径 DN50-DN600
  常用材质 碳钢、不锈钢   技术咨询 021-31007323


沪山阀门制造(上海)有限公司是国内著名〖ZARD蝶阀〗制造商,也是国内大型【蝶阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖ZARD蝶阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

一、ZARD蝶阀概述

ZARD电动调节蝶阀采用智能控制,可采用电动或者气动执行机构,实现对压力、流量、温度、液位等参数的调节。具有结构紧凑,功能强、体积小、密封性好,性能可靠、配套简单、流通能力大,等优点特别是适合于介质是粘稠、含颗粒、纤维性质的场合。目前该阀门广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

二、ZARD蝶阀标准规格

阀体型式:扁平铸造型
阀芯型式:三偏心蝶型
公称通径:DN50 ~600 NPS 2〞~24〞
公称压力:PN16 ~25 CLASS 150LB
连接方式:法兰、对夹式
阀盖形式:一体式
填 料:V型聚四氟乙烯、柔性石墨填料等
密 封 垫:金属夹石墨密封
执行机构:
电动:DTR系列 、 3810L系列
表面涂漆:绿色 丙稀酸聚胺酯磁漆

三、ZARD蝶阀型号编制

Z 执行机构 R 结构形式 -公称压力 阀体材质 公称通径
Z系列自力式调节阀 S:气动活塞执行机构
J:气动薄膜执行机构
A:电动DTR执行机构
R:电动3810R执行机构
R
角行程

D:标准型硬密封调节蝶阀
DF:软密封调节蝶阀

PN16=16
CL150LB=150 LB

C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材质

DN50= DN50
NPS2〞=NPS2〞


四、ZARD蝶阀性能

流量特性 近似等百分比
可调范围 50:1
额定CV值 全腔型CV 85~20500
行程 全开 90° 调节0-70°
允许泄漏量 硬密封:IV级(0.01% 阀额定容量) 软密封:VI级(气泡级)
基本误差% 气动 ±2 电动±2.0
回差% 气动 ≤1.5 电动≤1.0
死区% 气动 ≤0.6 电动≤1.0

五、ZARD蝶阀选用参数表

公称通径DN(mm) 50 65 80 100 125 150 200 250 300 350 400 450 500 600
额定流量系数Cv 85 180 240 390 690 1000 1760 3390 4730 6700 8900 10500 14800 20500
PTFE填料,金属密封允许压差 单位MPa
双作用气动执行机构     1.45 0.54 0.79 0.42 0.34 0.1 0.27 0.17 0.12 0.19 0.11 0.04
单作用气动执行机构     0.82 0.38 0.5 0.44 0.33 0.19 0.38 0.16 0.14 0.14 0.12 0.11
