产品名称：
|
卫生级蝶阀
|
产品型号：
|
PZ73H
|
|
驱动方式：
|
手动、气动、电动、蜗轮
|
连接形式：
|
对夹、法兰 、焊接
|
|
结构形式：
|
三偏心
|
密封材料：
|
硬质合金、铸钢、橡胶
|
|
压力范围：
|
0.6～1.6MPa
|
公称通径：
|
DN50-DN150
|
|
常用材质：
|
碳钢、不锈钢、合金钢
|
技术咨询：
|
021-31007323
|
一、卫生级蝶阀概述
卫生级阀门采用卡箍式、圆螺纹式连接，具有结构简单、造型美观、装拆快捷，开关迅速，操作灵活，流体阻力小，使用安全可靠等优点。替代法兰，管螺纹、梯形螺纹等我国传统的连接方式所产生的缺点。可配合各种执行机构。
二、卫生级蝶阀基本信息
通风蝶阀
规 格 DN15——DN150、1〞— 6〞
连接形式：焊接式，快装式，螺纹式，卡箍式，对夹式等
驱动方式：手动、蜗杆蜗轮传动、气传动、电传动
属系：卫生级阀门系列
标 准： ISO、DIN、IDF、SMS、3A等
材 质： sus304、sus316L等各种不锈钢材质
产品说明：密封好，使用寿命长
质 量： 产品内外用高档抛光设备处理，达到表面精密度要求
密 封 圈： EPDM、NBR、PTFE
包 装： 纸箱/木箱包装/塑料
工作压力： 0.6Mpa、1.0Mpa、1.6Mpa
工作温度： —10℃+150℃
适用介质：液体、气体、油品、各种高腐蚀化学介质
应用范围： 食品、饮料、制药、乳制品、啤酒以及精细化工
三、卫生级手动蝶阀的优点
1 、蝶阀橡胶密封圈与阀板均采用进口件，保证了蝶阀的使用性能和使用寿命。
2 、采用高精度数控车床精车阀体，保证了蝶阀可靠的互换性，免去了因更换橡胶而不能保证其使用性能的麻烦。
3 、阀杆镶装尼龙轴套，减小了磨擦力因而开启灵活轻松。
4 、钢件均采用不锈钢制作，橡胶采用食品橡胶，卫生质量高。
5 、阀体通径与管道内径等径，开启时窄而呈流线型的阀板与流体方向一致，流量大而阻力小，无物料积聚。
6 、手柄采用扳动式和拉动式，可承受较大操作力矩，不易扳断。
7 、开闭范围为 0~90 度，可固定于每隔 15 度的位置上，具有可调性，且开闭迅速，操作方便。
8 、阀体均采用可拆连接，结构简单，维修方便。
9 、造型轻巧美观，表面光亮而不粘尘，无毛刺扎手。
10 、经过严密的强度和密封试验，保证质量。
11 、抽样进行不低于 30000 次的疲劳寿命试验，保证了其使用寿命。

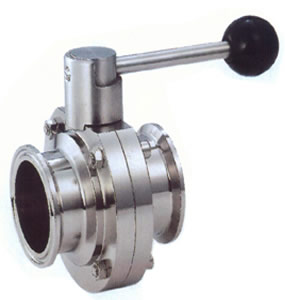

快装式蝶阀
|
|
|
快装式蝶阀
|
快装式蝶阀 结构图
|
|
规格（ISO）
|
A
|
B
|
D
|
L
|
H
|
Kg
|
|
20
|
66
|
78
|
50.5
|
130
|
82
|
1.35
|
|
25
|
66
|
78
|
50.5
|
130
|
82
|
1.35
|
|
32
|
66
|
78
|
50.5
|
130
|
82
|
1.2
|
|
38
|
70
|
86
|
50.5
|
130
|
86
|
1.3
|
|
51
|
76
|
102
|
64
|
140
|
96
|
1.85
|
|
63
|
98
|
115
|
77.5
|
150
|
103
|
2.25
|
|
76
|
98
|
128
|
91
|
150
|
110
|
2.6
|
|
89
|
102
|
139
|
106
|
170
|
116
|
3.0
|
|
102
|
106
|
154
|
119
|
170
|
122
|
3.6
|
|
108
|
106
|
159
|
119
|
170
|
126
|
3.6
|
|
133
|
140
|
185
|
145
|
190
|
138
|
6.5
|
|
159
|
260
|
215
|
172
|
190
|
153
|
11
|
螺纹式蝶阀
|
|
|
螺纹式蝶阀
|
螺纹式蝶阀 结构图
|
|
规格（SMS）
|
A
|
B
|
D
|
L
|
H
|
Kg
|
|
25
|
66
|
78
|
40×1/6
|
130
|
82
|
1.3
|
|
32
|
66
|
78
|
48×1/6
|
130
|
82
|
1.3
|
|
38
|
70
|
86
|
60×1/6
|
130
|
86
|
1.7
|
|
51
|
76
|
102
|
70×1/6
|
140
|
96
|
2.2
|
|
63
|
80
|
115
|
85×1/6
|
150
|
103
|
2.9
|
|
76
|
84
|
128
|
98×1/6
|
150
|
110
|
3.4
|
|
89
|
90
|
139
|
110×1/6
|
170
|
116
|
3.9
|
|
102
|
104
|
159
|
132×1/6
|
170
|
126
|
5.5
|
焊接式蝶阀
|
|
|
焊接式蝶阀
|
焊接式蝶阀 结构图
|
|
规格（ISO）
|
A
|
B
|
D
|
L
|
H
|
Kg
|
|
20
|
50
|
78
|
19.05
|
130
|
82
|
1.2
|
|
25
|
50
|
78
|
25.4
|
130
|
82
|
1.2
|
|
32
|
50
|
78
|
31.8
|
130
|
82
|
1.05
|
|
38
|
50
|
86
|
38.1
|
130
|
86
|
1.2
|
|
51
|
52
|
102
|
50.8
|
140
|
96
|
1.7
|
|
63
|
56
|
115
|
63.5
|
150
|
103
|
2.1
|
|
76
|
56
|
128
|
76.1
|
150
|
110
|
2.4
|
|
89
|
60
|
139
|
88.9
|
170
|
116
|
2.7
|
|
102
|
64
|
154
|
101.6
|
170
|
122
|
3.05
|
|
108
|
64
|
159
|
108
|
170
|
126
|
3.15
|
|
133
|
80
|
138
|
133
|
190
|
138
|
5.2
|
|
159
|
90
|
215
|
159
|
190
|
153
|
9.2
|
