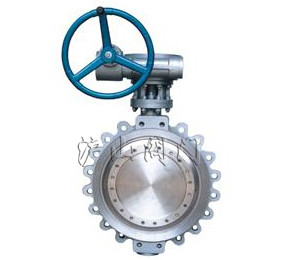

  产品名称 美标蝶阀   产品型号 815、830系列
  驱动方式 手动、气动、电动、涡轮   连接形式 对夹、法兰
  结构形式  三偏心   密封材料 不锈钢、氟塑料
  压力范围 1.6~6.4MPa   公称通径 DN50-DN800
  常用材质 碳钢、不锈钢   技术咨询 021-31007323

沪山阀门制造(上海)有限公司是国内著名〖美标蝶阀〗制造商,也是国内大型【蝶阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖美标蝶阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

美标蝶阀介绍

美标对夹、双法兰式金属硬密封,对夹、单法兰式氟塑料密封蝶阀815/830W/L系列

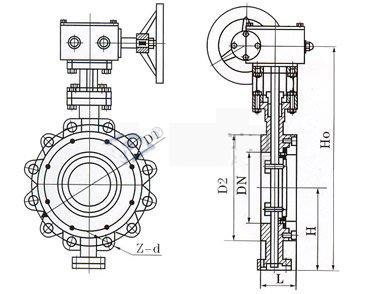

美标蝶阀结构图


一、美标蝶阀型号说明

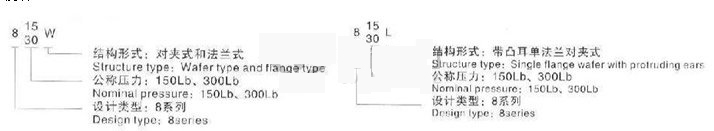

美标蝶阀型号说明

二、美标蝶阀用途与特点

815、830系列美标蝶阀的主要结构特征为对夹式和法兰式三偏心结构,而815、830L系列蝶阀的主要结构特征为阀体周边带凸儿且设计成带螺孔单法兰结构。815、830系列蝶阀广泛应用于石油、化工及工业环保水处理、高层建筑、给排水等管道上。其特点为:由于采用的是三偏心结构,密闭性能可靠,确保开启时蝶板不接触密封座,消除了密封座 不均匀负载,延长了使用寿命,确保可靠的密封性能,日标蝶阀具有耐高温、耐磨损、耐腐蚀等优点。

三、美标蝶阀采用标准

设计标准:API609
法兰连接尺寸:ANSI B16.5
结构长度:ANSI B16.10
压力试验:API598

四、美标蝶阀主要技术参数


公称通径
DN 830W 830L
2″~36″ 2″~36″
公称压力 PN 150Lb 300 Lb
试压泵压力 强度实验 3.0 7.5
密封实验 2.2 5.5
适用介质 水、蒸汽、油品、海水
驱动形式 -29℃~425℃

五、美标蝶阀主要零件材质


零件名称
材质
阀体 WCB、304、316、316SS、CF8M
阀瓣 WCB、304、316、316SS、CF8M
阀杆 316、2Cr13、1Cr18Ni9Ti
密封圈 316、氟塑料
填料 柔性石墨

六、美标蝶阀主要外形和连接尺寸


产品名称
公称通径 结构长度(标准值) 外形尺寸(参考值) 连接尺寸(标准值) 参  考重量
L L1 H H0 D D1 D2 M Z-d
inch mm inch mm inch mm inch mm inch mm inch mm inch mm inch mm
美标815W系列 2″ 80 1.69 43 4.25 108 4.33 110 13.58 345
3″ 80 1.94 49 4.50 114 4.92 125 14.96 380
4″ 100 2.19 56 5.00 127 5.70 145 16.34 415
5″ 125 2.50 64 5.50 140 6.50 165 17.91 455
6″ 150 2.75 70 5.50 140 6.89 175 21.45 545
8″ 200 2.81 71 2.90 150 8.26 210 24.21 645
10″ 250 3.00 76 6.30 160 9.84 250 27.36 695
12″ 300 3.38 86 7.00 178 11.24 285 32.78 830
14″ 350 3.63 92 7.50 190 12.60 320 35.43 900
16″ 400 4.00 102 8.50 216 13.98 355 38.58 980
18″ 450 4.50 114 8.74 222 14.96 380 40.55 1030
20″ 500 5.00 127 9.00 229 16.34 415 43.70 1110
24″ 600 6.06 154 10.50 267 18.70 475 51.37 1305
30″ 750 6.50 165 11.50 292 22.38 580 60.03 1525
32″ 800 7.50 190 12.50 318 24.80 630 62.40 1585 41
36 900 8.00 203 13.00 330 26.77 680 69.48 1765 64.00
