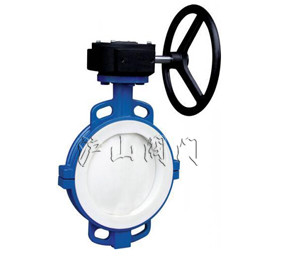

| 产品名称： | 对夹式衬氟蝶阀 | 产品型号： | D371F46 |
| 驱动方式： | 涡轮 | 连接形式： | 法兰 |
| 结构形式： | 中心垂直板 | 密封材料： | 氟橡胶 |
| 压力范围： | 1.6～6.4MPa | 公称通径： | DN40-DN1000 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |
一、D371F46对夹式衬氟蝶阀简介：
衬氟蝶阀采用带有球形密封表面的衬氟塑料包衬蝶板，配以阀座基部的硅橡胶衬垫调节阀门的密封性能;该阀门操作轻便，严密的密封性能，超长的使用寿命;
可作快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合。
阀体采用分体式，对夹式蝶阀阀轴现端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制，从而达到产品结构紧凑、外形美观、工艺合理、性能可靠。
保证阀轴不与腔内流体介质接触，更换阀轴时非常方便，阀门不需要拆离离管道即可完成。
产品广泛适用于各种不同类型工业管道中液体和气体(包括蒸气)的输送，特别是具有严惩腐蚀性介质的使用场合如硫酸、氢氟酸、磷、酸、氯气、强碱，王水等具有强腐蚀的介质。
二、D371F46对夹式衬氟蝶阀主要连接尺寸及重量：
|
公称通径 |
标准值 |
参考值 |
|||||||||
|
DN (mm) |
NPS (inch) |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
D0 |
H |
W(kg) |
|
PN1.0(MPa) |
|||||||||||
|
40 |
11/2 |
33 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
160 |
140 |
3 |
|
50 |
2 |
43 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
200 |
200 |
4 |
|
65 |
21/2 |
46 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
250 |
250 |
6 |
|
80 |
3 |
46 |
195 |
160 |
135 |
3 |
22 |
4-φ18 |
250 |
250 |
8 |
|
100 |
4 |
52 |
215 |
180 |
155 |
3 |
22 |
8-φ18 |
300 |
185 |
12 |
|
125 |
5 |
56 |
245 |
210 |
185 |
3 |
24 |
8-φ18 |
300 |
203 |
18 |
|
150 |
6 |
56 |
280 |
240 |
210 |
3 |
24 |
8-φ23 |
200 |
225 |
28 |
|
200 |
8 |
60 |
335 |
295 |
265 |
3 |
26 |
8-φ23 |
200 |
275 |
56 |
|
250 |
10 |
68 |
390 |
350 |
320 |
3 |
28 |
12-φ23 |
240 |
315 |
72 |
|
300 |
12 |
78 |
440 |
400 |
368 |
4 |
28 |
12-φ23 |
240 |
348 |
88 |
|
350 |
14 |
78 |
500 |
460 |
428 |
4 |
30 |
16-φ23 |
280 |
415 |
170 |
|
400 |
16 |
102 |
565 |
515 |
482 |
4 |
32 |
16-φ25 |
280 |
460 |
145 |
|
450 |
18 |
114 |
615 |
565 |
532 |
4 |
32 |
20-φ25 |
320 |
500 |
165 |
|
500 |
20 |
127 |
670 |
620 |
585 |
4 |
34 |
20-φ30 |
320 |
530 |
195 |
|
600 |
24 |
154 |
780 |
725 |
685 |
5 |
36 |
20-φ30 |
360 |
610 |
268 |
|
700 |
28 |
165 |
895 |
840 |
800 |
5 |
40 |
24-φ30 |
360 |
675 |
320 |
|
800 |
32 |
190 |
1010 |
950 |
905 |
5 |
44 |
24-φ30 |
360 |
805 |
395 |
|
900 |
36 |
203 |
1110 |
1050 |
1005 |
5 |
46 |
28-φ34 |
380 |
995 |
450 |
|
1000 |
40 |
216 |
1220 |
1160 |
1115 |
5 |
50 |
28-φ34 |
400 |
1170 |
680 |
|
1200 |
48 |
254 |
1450 |
1380 |
1325 |
5 |
56 |
32-φ41 |
400 |
1295 |
825 |
|
公称通径 |
标准值 |
参考值 |
|||||||||
|
DN (mm) |
NPS (inch) |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
D0 |
H |
W(kg) |
|
PN1.6(MPa) |
|||||||||||
|
40 |
11/2 |
33 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
200 |
145 |
4 |
|
50 |
2 |
43 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
200 |
150 |
5 |
|
65 |
21/2 |
46 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
250 |
160 |
7 |
|
80 |
3 |
46 |
195 |
160 |
135 |
3 |
22 |
8-φ18 |
250 |
170 |
10 |
|
100 |
4 |
52 |
215 |
180 |
155 |
3 |
24 |
8-φ18 |
300 |
185 |
14 |
|
125 |
5 |
56 |
245 |
210 |
185 |
3 |
26 |
8-φ18 |
300 |
210 |
22 |
|
150 |
6 |
56 |
280 |
240 |
210 |
3 |
28 |
8-φ23 |
200 |
230 |
32 |
|
200 |
8 |
60 |
335 |
295 |
265 |
3 |
30 |
12-φ23 |
240 |
285 |
66 |
|
250 |
10 |
68 |
405 |
355 |
320 |
3 |
32 |
12-φ25 |
240 |
325 |
80 |
|
300 |
12 |
78 |
460 |
410 |
375 |
4 |
34 |
12-φ25 |
280 |
360 |
94 |
|
350 |
14 |
78 |
520 |
470 |
435 |
4 |
38 |
16-φ25 |
280 |
430 |
125 |
|
400 |
16 |
102 |
580 |
525 |
485 |
4 |
40 |
16-φ30 |
320 |
475 |
150 |
|
450 |
18 |
114 |
640 |
585 |
545 |
4 |
44 |
20-φ30 |
320 |
525 |
172 |
|
500 |
20 |
127 |
705 |
650 |
608 |
4 |
46 |
20-φ34 |
320 |
565 |
225 |
|
600 |
24 |
154 |
840 |
770 |
718 |
5 |
54 |
24-φ41 |
360 |
620 |
290 |
|
700 |
28 |
165 |
910 |
840 |
788 |
5 |
54 |
24-φ41 |
360 |
686 |
268 |
|
800 |
32 |
190 |
1020 |
950 |
898 |
5 |
54 |
24-φ41 |
380 |
815 |
425 |
|
900 |
36 |
203 |
1120 |
1050 |
998 |
5 |
54 |
28-φ41 |
400 |
1010 |
495 |
|
1000 |
40 |
216 |
1255 |
1170 |
1110 |
5 |
60 |
28-φ48 |
400 |
1185 |
710 |
三、D371F46对夹式衬氟蝶阀安装维修及保养：
氟塑料或塑料衬里的耐腐蚀阀门及管路附件，由于其固有的特殊性质，在产品的安装、维修及保养方面具有以下的特点：
阀门或管件法兰盖板不能随意拆开，除非已准备与管路连接，否则FEP法兰面可能因温差、异物造成划伤或扭曲变形而影响密封，如因检验需要而移动盖板，也必须待检验后速将盖板重新复位，以保护FEP法兰面。
氟塑料或塑料衬里阀门及管件与管路连接时，一般并不再单独使用垫片，但与异种材料(金属面等)法兰面相接时，应采用适用垫片，以保护FEP法兰面。
产品在系统使用中，如在较高温度下发生泄漏，应首先将系统温度降到室温后，再查明原因，进行维修。
不允许在阀门及管件上做任何高温焊接工作，以免造成衬里层的永久损害。
安装时法兰螺母应按对角线方向(对称)依次均匀旋紧，并配以适当力矩;
若法兰密封面发生泄漏，并且泄漏位置螺母已经锁紧，此时应放松泄漏位置螺母半圈，再将其对侧施以同样力矩再次锁紧。
若上述办法仍未止漏时，应检查FEP法兰面是否有凹凸压痕、划伤，届时可用细砂纸，布予以整平重新连接。
阀门及管件应存放在干燥通风的室内，严禁堆叠放置。
长期存放的阀门其密封件应呈微启分离状态，避免密封面长期受压发生永久变形，影响密封性能和使用寿命。
手动操作阀门时，不允许借助其它杠杆加力强行开、关阀门。
有方向性要求的阀门在安装时要注意介质的流向应顺阀体上的箭头所示方向，并确保操作，维修方便。
经维修后的阀门使用前要按相关标准测试合格后方可安装。
四、D371F46对夹式衬氟蝶阀应用中应注意的几个问题：
衬氟塑防腐阀门应用中应注意的几个问题
衬氟塑防腐阀门在石油、化工、医药、冶金、电力等行业接触酸碱等强腐蚀介质的装置上已得到了广泛的应用，但对如何选好、用好衬氟塑阀门，合理的选用和应用衬氟塑防腐蚀阀门是工程上大家关心的问题，根据我们广大用户多年来现场应用的经验，对衬氟塑防腐阀门选用时应对介质温度、压力、压差等几项使用条件提出如下注意事项，供大家参考：
1、衬氟塑阀门使用的介质温度：我公司的各类衬氟塑阀门，采用的氟塑料是F46(FEP)，使用的介质温度不能超过150℃(介质温度短时间可到150℃，长时间的使用温度应控制在120℃内)，否则，阀门的各部件衬的F46易软化、变形，致使阀门关不死、泄漏量大。如遇到使用的介质温度短时间温度在180℃以下，长时间温度在150℃以下，可选用另一种氟塑料—PFA，但PFA氟塑料由日本进口，相对于F46的在价格上要贵一些。
2、不要有负压。衬氟塑阀门应避免使用的管道内有负压，如有负压，易造成阀门内腔的衬氟塑层被吸出(鼓出)、脱壳，导致阀门开启、关闭发生故障。
3、压力、压差应控制在允许范围内。尤其是波纹管密封的衬氟塑调节阀、截止阀。因波纹管是四氟材料制作的，压力、压差大，容易导致波纹管破裂。波纹管密封的衬氟塑调节阀，使用条件压力、压差大的，可改为四氟填料密封。
4、衬氟塑阀门使用的介质条件不宜有硬质颗粒、结晶、杂质等，以免阀门在开启、关闭的运行中磨破阀芯、阀座的衬氟塑层或四氟波纹管。对介质有硬质颗粒、结晶、杂质的，选用时，阀芯、阀座可改用哈氏合金。
5、衬氟塑调节阀应按需要的流量(Cv值)正确选用阀门的通径大小。在选用时，应根据需要的流量(Cv值)等技术参数计算阀门应选用的通径和阀门的开启度，如阀门的通径选得太大了，势必使阀门长期在开启度较小的情况下运行，加上介质的压力，这样容易使阀门的阀芯、杆受到介质的冲击而使阀门产生振动，阀芯杆长期在介质的冲击下，甚至会使阀杆断裂。
用户在选用各类衬氟塑阀门时，应尽可能的了解、掌握使用技术条件，以便选好、用好，提高阀门的使用寿命。在遇到超出使用技术条件范围时，应向制造厂提出，共同协商，采取相应的对策予以解决。
