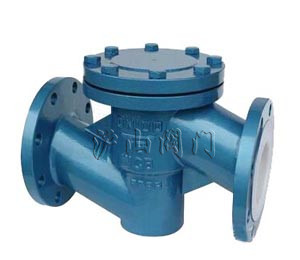

H41J升降式衬胶止回阀


H41J升降式衬胶止回阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 升降式衬胶止回阀   产品型号 H41J
  驱动方式 手动   连接形式 法兰
  结构形式 升降式   密封材料 衬胶
  压力范围 1.0~1.6MPa   公称通径 DN15-DN250
  常用材质 碳钢、不锈钢   技术咨询 021-31007323

沪山阀门制造(上海)有限公司是国内著名〖H41J升降式衬胶止回阀〗制造商,也是国内大型【止回阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖H41J升降式衬胶止回阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。



一、H41J升降式衬胶止回阀介绍

  H41J升降式衬胶止回阀阀瓣沿着阀体垂直中心线滑动的止回阀,消声止回阀只能安装在水平管道上,在高压小口径止回阀上阀瓣可采用圆球。消声止回阀的阀体形状与截止阀一样(可与截止阀通用),因此它的流体阻力系数较大。其结构与截止阀相似,阀体和阀瓣与截止阀相同。H44J旋启式衬胶止回阀阀瓣上部和阀盖下部加工有导向套简,阀瓣导向简可在阀盏导向简内自由升降,当介质顺流时,阀瓣靠介质推力开启,当介质停流时,阀瓣靠自垂降落在阀座上,起阻止介质逆流作用。直通式蝶式止回阀介质进出口通道方向与阀座通道方向垂直;立式升降式止回阀,其介质进出口通道方向与阀座通道方向相同,其流动阻力较直通式小。

H41J升降式衬胶止回阀 结构图

二、H41J升降式衬胶止回阀产品概述


设计与制造:GB12235   结构长度:GB12221   法兰连接:GB4216

用途:本阀专用于控制一般腐蚀性介质,阀体内腔苗冕覆有可供选择的各种橡胶,适用于不同工作温度和流体管路,具有强度高、耐腐蚀性能好的特点。防止各类管路或设备上的介质逆流的单向启闭,

适用温度:适用温度:≤85℃、≤100℃、≤120℃(按照衬里材料)

压力等级:PN0.6、1.0、1.6

测试:衬里层:电火花检测   实验与检验按:GB/T 13927标准 公称压力:PN(MPa) 阀体:PN×1.5 密封:PN×1.1

材料:阀体:铸铁、球墨铸铁、碳钢     阀盖:铸铁、球墨铸铁、碳钢
衬里:橡胶 阀瓣:碳钢完全包覆橡胶

部件列表:1、阀体2、阀盖3、阀体衬里4、阀瓣


三、H41J升降式衬胶止回阀主要外形尺寸


公称通径

公称压力

工作压力

L

D

D1

n-Фd

15

1.6





1.0

1.6





1.0

130

95

65

4-13.5

20

150

105

75

4-13.5

25

160

115

85

4-13.5

32

180

140

100

4-17.5

40

200

150

110

4-17.5

50

230

165

125

4-17.5

65

290

185

145

4-17.5

80

310

200

160

6/2-17.5

100

350

220

180

6/2-17.5

125

400

250

210

6/2-17.5

150

480

285

240

6/2-22

200

600

340

295

6/2-22

250

730

395

350

10/2-22

10/2-22
