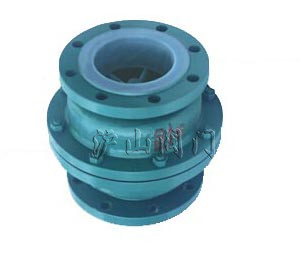

衬里新型止回阀


衬里新型止回阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 衬里新型止回阀   产品型号 H40F3 H40F46
  驱动方式 手动   连接形式 法兰
  结构形式 升降立式   密封材料 氟塑料
  压力范围 0.6~1.0MPa   公称通径 DN25-DN150
  常用材质 碳钢、不锈钢   技术咨询 021-31007323

沪山阀门制造(上海)有限公司是国内著名〖衬里新型止回阀〗制造商,也是国内大型【止回阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖衬里新型止回阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

一、衬里新型止回阀介绍


 衬里新型止回阀 结构图

  衬里新型止回阀阀瓣都是围绕阀座外的(销)轴、镶嵌在阀体与阀盖之间形成的特殊凹槽内、启闭灵活,密封可靠,另外新型止回阀的特点是:除了阀体,阀瓣外,复位弹簧也全部包衬了耐腐蚀的氟塑料,H44N旋启式止回阀设计合理的弹簧,使阀瓣在低压区内也能产生足够的密封比压,保证阀门在低压力区密封的可靠性。



二、衬里新型止回阀设计规范

遵循GB/T 13932,GB12235,GB12236,API 6D标准。
法兰连接止回阀
设计与制造符合中国国家标准
基本结构形式:升降立式。(新型)
主要零部件除阀瓣为整体F3或F46外其它材料见表A15
公称压力:DN0.6~1.0(MPa)
公称通径:DN25~150(mm)
公称型号:H40F3 H40F46


三、衬里新型止回阀主要零部件材料表



遵循规范

DTANDARD

设计与制造

GB商12224

结构长度

Q/DFL-03-99(企业标准)

法兰尺寸

JB78/JB79(GB HG Sh)

压力试验

GB/T 13927

标志

GB 12220

供货

GB/T 12252




四、衬里新型止回阀主要连接尺寸及重量



公称通径

标准值

参考值

DN(mm)

NPS(inch)

L

D

D1

D2

f

b

Z-Φd

B

W(kg)

PN0.6(MPa)

25

1

152

100

75

60

2

14

4-Φ12

135

6

40

1 1/2

178

130

100

80

3

16

4-Φ14

170

10

50

2

178

140

110

90

3

16

4-Φ14

190

14

65

2 1/2

190

160

130

100

3

16

4-Φ14

210

18

80

3

203

185

150

125

3

18

4-Φ18

235

21

100

4

267

205

170

145

3

18

4-Φ18

300

40

150

6

394

260

225

200

3

20

8-Φ18

440

90





公称通径

标准值

参考值

DN(mm)

NPS(inch)

L

D

D1

D2

f

b

Z-Φd

B

W(kg)

PN1.0(MPa)

25

1

152

115

85

65

2

16

4-Φ14

135

6.8

40

1 1/2

178

145

110

85

3

18

4-Φ18

170

11.5

50

2

178

160

125

100

3

20

4-Φ8

190

15

65

2 1/2

190

180

145

120

3

20

4-Φ18

210

20

80

3

203

195

160

135

3

22

4-Φ18

235

23

100

4

267

215

180

155

3

22

8-Φ18

300

44

150

6

394

280

240

210

3

24

8-Φ23

440

95
