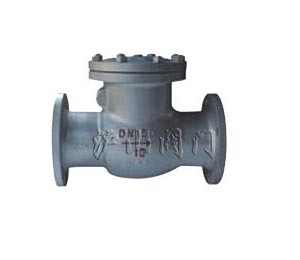

H44N旋启式止回阀


H44N旋启式止回阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 旋启式止回阀   产品型号 H44N
  驱动方式 手动   连接形式 法兰
  结构形式 旋启式   密封材料 尼龙塑料
  压力范围 1.6~4.0MPa   公称通径 DN25-DN200
  常用材质 碳钢、不锈钢   技术咨询 021-31007323

沪山阀门制造(上海)有限公司是国内著名〖H44N旋启式止回阀〗制造商,也是国内大型【止回阀 】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖H44N旋启式止回阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。



一、H44N旋启式止回阀介绍

H44N旋启式止回阀 结构图

  H44N旋启式止回阀采用内装摇臂旋启式结构,阀门的所有启闭件都装于阀体内部,不穿透阀体,除了中法兰部位用密封垫片和密封环外,整体没有外漏点,杜绝阀门外泄的可能。密封面采用弹性尼龙材料或聚四氟乙烯,提高了密封性能,避免因介质压力的冲击而所产生的静电火花。H42N立式止回阀适用燃气管道接通和截断管路介质的启闭装置。已被广泛应用于化工、冶金、制药等多个领域。

二、H44N旋启式止回阀主要设计参数


设计、制造 法兰连接 结构长度 公称通径 公称压力
GB/T12237-89 JB/T79-94、GB9113-2000 GB12221-89 DN25~DN200mm PN2.5、4.0MP


三、H44N旋启式止回阀主要性能参数


公称压力 试验压力 适用介质 适宜温度
壳体 密封
2.5 3.75 2.75 液化石油气 -40~+80℃
4.0 6.0 4.4



四、H44N旋启式止回阀主要零件材料


零件名称 阀体、阀盖 密封面与阀瓣
材料 碳钢 不锈钢和尼龙1010

五、H44N旋启式止回阀主要尺寸及重量


公称通径 DN(mm) H41N-25型主要尺寸(mm) 重量
(kg)
L D D1 D2 b f Z-фd H D3
25 160 115 85 65 16 2 4-14 120 92 10
32 190 135 100 78 18 3 4-18 135 120 12
40 200 145 110 85 18 3 4-18 145 135 15
50 230 160 125 100 20 3 4-18 155 150 20
80 310 195 160 135 22 3 8-18 185 200 36
100 350 230 190 160 24 3 8-23 210 270 55
125 400 270 220 188 28 3 8-25 245 310 70
150 480 300 250 218 30 3 8-25 276 375 105
200 600 360 320 280 32 3 12-25 330 - 170
