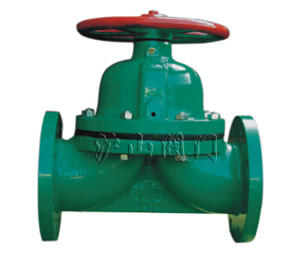

G41W(无衬里)堰式隔膜阀


G41W(无衬里)堰式隔膜阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 无衬里堰式隔膜阀   产品型号 G41W
  驱动方式 手动   连接形式 法兰
  结构形式 堰式   密封材料 本体材料
  压力范围 0.6~1.6MPa   公称通径 DN15-DN400
  常用材质 碳钢、不锈钢   技术咨询 021-31007323

沪山阀门制造(上海)有限公司是国内著名〖G41W(无衬里)堰式隔膜阀〗制造商,也是国内大型【隔膜阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖G41W(无衬里)堰式隔膜阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

一、G41W(无衬里)堰式隔膜阀介绍

设计与制造:BS5156、GB12239

结构长度:BS5156、GB12221

法兰连接尺寸:BS504、DIN2532、JIS B2212、ANSI B16.1、IS02004


二、G41W(无衬里)堰式隔膜阀用途:

G41W(无衬里)堰式隔膜阀专用于控制非腐蚀性或一般腐蚀性介。阀体内腔表面无衬里或覆有可供选择的各种橡胶,AG41F(无衬里)、AG41Fs(衬氟塑料)堰式隔膜阀适用于不同工作温度和流体管路。适用温度:≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)

压力等级:(磅)125 150


三 、AG41W(无衬里)堰式隔膜阀测试:

衬里层:电火花检测   实验与检验按:API598标准 公称压力磅(Lb) 阀体:Lb×1.5 密封:Lb×1.1

材料:阀体:铸铁、球墨铸铁、碳钢、不锈钢     阀盖:铸铁、球墨铸铁、碳钢、不锈钢

 衬里:无衬里、橡胶    隔膜:橡胶    阀瓣:铸铁   阀杆:碳钢 、不锈钢    手轮:铸铁



 AG41W(无衬里)、AG41J(衬胶)堰式隔膜阀

四、AG41W(无衬里)堰式隔膜阀部件列表:

1、阀体2、阀体衬里3、隔膜4、阀瓣5、下阀杆 6、阀盖 7、手轮


五、AG41W(无衬里)堰式隔膜阀主要外形尺寸:



公称通径

公称压力

L

D

D1

n-Фd

f

DN

NPS

15

1/2

150

108/125

89/31/2

60.5/23/8

4-5/8

2

20

3/4

117/135

98/37/8

70/23/4

4-5/8

2

25

1

127/145

108/41/4

79.5/31/8

4-5/8

2

32

11/4

146/160

117/45/8

89/31/2

4-5/8

2

40

11/2

159/180

127/5

98.5/37/8

4-5/8

2

50

2

190/210

152/6

120.5/43/4

4-3/4

2

65

21/2

216/250

178/7

139.5/51/2

4-3/4

2

80

3

254/300

190/71/2

152.5/6

4-3/4

2

100

4

305/350

229/9

190.5/71/2

8-3/4

2

125

5

356/400

254/10

216/81/2

8-7/8

2

150

6

406/460

279/11

241.5/91/2

8-7/8

2

200

8

521/570

343/131/2

298.5/113/4

8-7/8

2

250

10

635/680

406/16

362/141/4

12-1

2

300

12

749/790

483/19

432/17

12-1

2

350

14

787/900

533/21

476/183/4

12-11/8

2

400

16

914/1000

597/231/2

540/211/4

16-11/8

2
