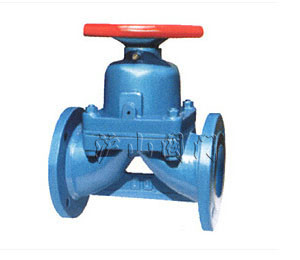

G41F(无衬里)堰式隔膜阀


G41F(无衬里)堰式隔膜阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 无衬里堰式隔膜阀   产品型号 G41F
  驱动方式 手动   连接形式 法兰
  结构形式 堰式   密封材料 氟塑料
  压力范围 0.6~1.6MPa   公称通径 DN15-DN400
  常用材质 碳钢、不锈钢   技术咨询 021-31007323



G41F(无衬里)堰式隔膜阀介绍

G41F(无衬里)、G41Fs(衬氟塑料)堰式隔膜阀

设计与制造:GB12239
结构长度:GB12221、JB1688
法兰连接尺寸:GB4216、JB78


一、G41F(无衬里)堰式隔膜阀用途:
G41F(无衬里)堰式隔膜阀专用于控制非腐蚀性或强腐蚀性介质。
内腔表面无衬里或覆有可供选择的各种氟塑料,EG41F(无衬里)、EG41Fs(衬氟塑料)堰式隔膜阀适用于不同工作温度和流体管路。适用温度:≤85℃、≤100℃、≤120℃、≤150℃、
(可按照衬里和隔膜材料)压力等级:0.6、1.0、1.6

二、G41F(无衬里)堰式隔膜阀测试:
衬里层:电火花检测
实验与检验按GB/T13927标准
公称压力:PN阀体:PN×1.5 密封:PN×1.1
材料: 阀体:铸铁、球墨铸铁、碳钢、不锈钢 阀盖:铸铁、球墨铸铁、碳钢、不锈钢
衬里:无衬里、氟塑料 隔膜:氟塑料
阀瓣:铸铁、不锈钢
阀杆:碳钢、不锈钢
手轮:铸铁


三、G41F(无衬里)堰式隔膜阀结构特点:
隔膜阀是一种特殊形式的截断阀
1. 弹性密封的开闭件,确保没有内漏;
2. 流线型的流道。使得压力损失小;
3. 没有填料函,因此没有外漏;
4. 阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆等零件不受介质侵蚀;
5. 隔膜可更换,维护费用低;
6. 衬里材料的多样性,可适用于各种节制,并具有良好的耐腐蚀性。


四、G41F(无衬里)堰式隔膜阀部件列表:
1、 阀体2、阀体衬里3、隔膜4、阀瓣5、阀盖6、阀杆7、阀杆螺母8、手轮9、锁紧螺母

公称通径 公称压力 工作压力 L D D1 n-Фd f H1 H2 D0 质量
15 1.0 1.0 125 95 65 4-14 2     100 4.5
20 135 105 75 4-14 2     100 4.5
25 145 115 85 4-14 2 121 135 120 5
332 160 140 100 4-18 2 132 150 120 7
40 180 150 110 4-18 3 156 175 140 9
50 210 165 125 4-18 3 169 195 140 12.5
65 0.6 250 185 145 4-18 3 200 236 200 19
80 300 200 160 4-48 3 216 256 200 25.5
100 350 220 180 8-18 3 270 322 280 40
125 400 250 210 8-18 3 338 406 320 62
150 460 285 240 8-22 3 384 464 320 80.5
200 0.4 570 340 295 8-22 4 518 638 400 146
250 680 395 350 12-22 4 598 724 500 240
300 790 445 400 12-22 4 698 778 500 334
350 900 505 460 16-22 4 723 883 500 371
400 0.25 1000 565 515 16-25 4 868 1078 640 584
