单(双)冲洗旋塞阀-单(双)冲洗旋塞阀结构图-单(双)冲洗旋塞阀型号规格
您的位置:首页>>产品中心  >>单(双)冲洗旋塞阀更新时间:2026-04-28 21:50:47

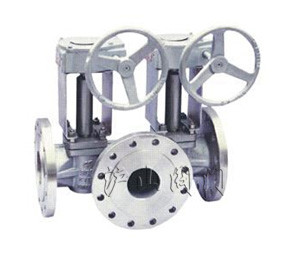

单(双)冲洗旋塞阀

单(双)冲洗旋塞阀
单(双)冲洗旋塞阀1
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
    销售:021-31007323
    传真:021-33321522
    技术:021-31007323



  产品名称 单(双)冲洗旋塞阀   产品特点 结构简单、使用轻便
  驱动方式 手动、气动、电动   连接形式 法兰
  结构形式   密封材料 橡胶
  压力范围 150~300Lb   公称通径 DN50-DN250
  常用材质 碳钢、不锈钢   技术咨询 021-31007323



一、单(双)冲洗旋塞阀概述

单(双)冲洗旋塞阀-沪山阀门制造(上海)有限公司

上海沪山阀门单(双)冲洗旋塞阀是关闭件或柱塞形的旋转阀,通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开,实现开启或关闭的一种阀门。旋塞阀的阀塞的形状可成圆柱形或圆锥形。在圆柱形阀塞中,通道一般成矩形;而在锥形阀塞中,通道成梯形。这些形状使旋塞阀的结构变得轻巧,但同时也产生了一定的损失。旋塞阀适于作为切断和接通介质以及分流适用,但是依据适用的性质和密封面的耐冲蚀性,有时也可用于节流。

用带通孔的塞体作为启闭件的阀门。塞体随阀杆转动,以实现启闭动作。小型无填料的旋塞阀又称为旋塞阀"考克"。二通旋塞阀的塞体多为圆锥体(也有圆柱体),与阀体的圆锥孔面配合组成密封副。旋塞阀是使用早的一种阀门,结构简单、开关迅速、流体阻力小。普通旋塞阀靠精加工的金属塞体与阀体间的直接接触来密封,所以密封性较差,启闭力大,容易磨损,通常只能用于低(不高于1兆帕)和小口径(小于100毫米)的场合。

二、单(双)冲洗旋塞阀安装说明

1.要留有阀柄旋转的位置。

2.不能用作节流。

3.带传动机构的球阀应直立安装。

三、单(双)冲洗旋塞阀优点

1、旋塞阀用于经常操作,启闭迅速、轻便。

2、旋塞阀流体阻力小。

3、旋塞阀结构简单,相对体积小,重量轻,便于维修。

4、密封性能好.

5、不受安装方向的限制,介质的流向可任意。

6、无振动,噪声小。

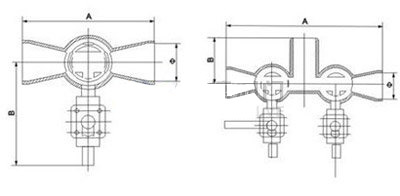

四、单(双)冲洗旋塞阀主要外形尺寸及连接尺寸

公称通径
(in)
150Lb单冲洗 公称通径
(in)
150Lb双冲洗
A B Ф A B C Ф
2 216 278 54.8 2 432 115 278 54.8
3 305 278 82.8 3 585 140 293 82.8
4 356 293 108.2 4 686 150 308 108.2
6 432 308 161.5 6 842 200 320 161.5
8 508 320 211.6 8 970 270 270 211.6
10 572 333 264.7 10 1144 350 350 264.7
公称通径
(in)
300Lb单冲洗 公称通径
(in)
300Lb双冲洗
A B Ф A B C Ф
2 216 278 54.8 2 432 115 278 54.8
3 305 278 82.8 3 585 140 293 82.8
4 356 293 108.2 4 686 150 308 108.2
6 432 308 161.5 6 842 200 320 161.5
8 508 320 208 8 970 270 270 211.6
10 572 333 260.4 10 1144 350 350 264.7
