X13H、X14H三通压力表旋塞阀-三通压力表旋塞阀-三通旋塞阀
您的位置:首页>>产品中心  >>X13H、X14H三通压力表旋塞阀更新时间:2026-04-30 11:16:58

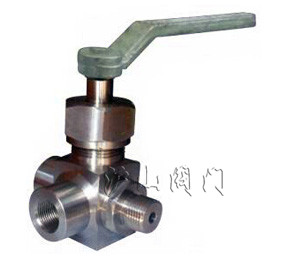

X13H、X14H三通压力表旋塞阀

X13H、X14H三通压力表旋塞阀
X13H、X14H三通压力表旋塞阀1
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
    销售:021-31007323
    传真:021-33321522
    技术:021-31007323



  产品名称 三通压力表旋塞阀   产品型号 X13H、X14H
  驱动方式 手动   连接形式 内螺纹
  结构形式 直通式、T形三通   密封材料 不锈钢
  压力范围 1.6~6.4MPa   公称通径 DN50-DN800
  常用材质 碳钢、不锈钢   技术咨询 021-31007323



一、三通压力表旋塞阀概述

X13H、X14H三通压力表旋塞阀-沪山阀门制造(上海)有限公司

三通压力表旋塞阀克服了压力表三通旋塞阀存在的许多缺点,上海沪山阀门制造有限公司生产的压力表三通旋塞阀,阀体材料选用为钢件锻压而成,阀杆选用为不锈钢柱型阀杆,密封衬套选用特殊石墨材料,压力表旋塞阀能够在使用过程中灵活变换开关方向,不会发生热涨咬紧,且密封性能可靠,配件更换、维修方便。


X13H、X14H三通压力表旋塞阀-沪山阀门制造(上海)有限公司

二、X13H、X14H三通压力表旋塞阀主要技术参数

压力表旋塞阀克服了压力表三通旋塞阀存在的许多缺点,压力表三通旋塞阀阀体材料选用为钢件锻压而成,阀杆选用为不锈钢柱型阀杆,密封衬套选用特殊石墨材料,能够在使用过程中灵活变换开关方向,不会发生热涨咬紧,且密封性能可靠,配件更换、维修方便。

安装在锅炉上的压力表,必须使用压力表三通旋塞阀才能使锅筒、蒸气及空间相连通以便进行冲洗存水弯管,校对、截换压力表等工作。

三、X13H、X14H三通压力表旋塞阀连接方式

1.表头按标准压力表配制M20×1.5。

2.蒸气入口各有M20×1.5和ZG1/2”两种各有内螺纹。

四、X13H、X14H三通压力表旋塞阀主要零件材料

零件名称 阀体 塞子 填料压盖 填料
X14H-4.0C
X13H-4.0C
铸钢 铸钢 铸钢 石墨
X14H-4.0T
X13H-4.0T
铸铜 铸铜 铸铜
X14H-4.0P
X13H-4.0P
不锈钢 不锈钢 不锈钢

五、X13H、X14H三通压力表旋塞阀主要性能规范

型号 公称压力PN(MPa) 试验压力PS(MPa) 工作温度(℃) 适用介质
壳体(水) 密封(水)
X14H-4.0C
X13H-4.0C
1.6~6.4 2.0~7.0 1.6~6.4 ≤150 水、蒸汽、油品等
X14H-4.0T
X13H-4.0T
1.6~6.4 2.0~7.0 1.6~6.4
X14H-4.0P
X13H-4.0P
1.6~6.4 2.0~7.0 1.6~6.4 硝酸类

六、X13H、X14H三通压力表旋塞阀主要尺寸

型号 尺寸(mm)
D L G d h H H1
X14H-4.0C
X13H-4.0C
G1/2 91 20×1.5 6.5 25 85 123
X14H-4.0T
X13H-4.0T
X14H-4.0P
X13H-4.0P
