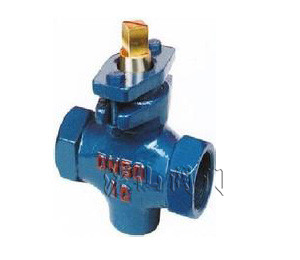

| 产品名称: | 二通内螺纹旋塞阀 | 产品型号: | X13W |
| 驱动方式: | 手动、气动、电动 | 连接形式: | 内螺纹 |
| 结构形式: | 二通 | 密封材料: | 本体材料 |
| 压力范围: | 1.6~6.4MPa | 公称通径: | DN50-DN800 |
| 常用材质: | 碳钢、不锈钢 | 技术咨询: | 021-31007323 |
一、X13W二通内螺纹旋塞阀概述
X13W二通内螺纹旋塞阀的启闭件是一个有孔的圆柱体,圆柱体与阀杆绕垂直于通道的轴线旋转,从而达到启闭通道的目的。主要供开启和关闭管道和设备介质之用。X13W二通内螺纹旋塞阀该阀主要优点:适用于经常操作,启闭迅速、轻便。流体阻力小。结构简单,相对体积小,重量轻,便于维修。密封性能好,不受安装方向的限制,介质的流向可任意。无振动,噪声小。
二、X13W二通内螺纹旋塞阀主要零件材料
| 零件名称 | 阀体 | 塞子 | 填料压盖 | 填料 |
| X13W-1.0 | 铸铁 | 铸铁 | 铸铁 | 油浸石棉盘根、柔性石墨 |
| X13T-1.0 | 铸铁 | 铸铜 | 铸铁 | |
| X13W-1.0T | 铸铜 | 铸铜 | 铸铜 | |
| X13W-1.0P | 不锈钢 | 不锈钢 | 不锈钢 | |
| X13W-1.0R | 钼二钛 | 钼二钛 | 钼二钛 |
三、X13W二通内螺纹旋塞阀主要性能规范
| 型号 | 公称压力PN(MPa) | 试验压力PS(MPa) | 适用介质 | 适用温度(℃)聚四氟乙烯 | |
| 壳体 | 密封 | ||||
| X13W-1.0 | 1.0 | 1.5 | 1.1 | 油品、煤气 | ≤100 |
| X13T-1.0 | 1.0 | 1.5 | 1.1 | 水、蒸汽、油品 | |
| X13W-1.0T | 1.0 | 1.5 | 1.1 | 水、蒸汽、油品 | |
| X13W-1.0P、R | 1.0 | 1.5 | 1.1 | 硝酸、醋酸 | ≤250 |

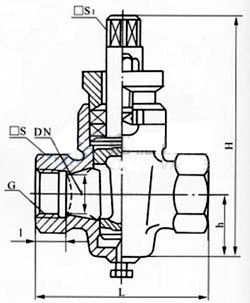

四、X13W二通内螺纹旋塞阀主要尺寸
| 公称通径 | 管螺纹G | 尺寸(mm) | |||||
| L | I | □S | □S1 | h1 | H | ||
| 15 | 1/2 | 85 | 14 | 30 | 11 | 26 | 99 |
| 20 | 3/4 | 90 | 16 | 36 | 14 | 34 | 124 |
| 25 | 1 | 110 | 18 | 46 | 17 | 38 | 133 |
| 32 | 11/4 | 130 | 20 | 55 | 19 | 45 | 152 |
| 40 | 11/2 | 150 | 22 | 60 | 22 | 55 | 212 |
| 50 | 2 | 170 | 24 | 75 | 27 | 74 | 260 |
| 65 | 21/2 | 220 | 26 | 90 | 32 | 82 | 295 |
| 80 | 3 | 250 | 30 | 105 | 36 | 125 | 327 |
| 100 | 4 | 300 | 30 | 140 | 46 | 135 | 425 |
