X43W二通法兰式旋塞阀-二通法兰式旋塞阀-二通旋塞阀
您的位置:首页>>产品中心  >>X43W二通法兰式旋塞阀更新时间:2026-04-30 11:17:04

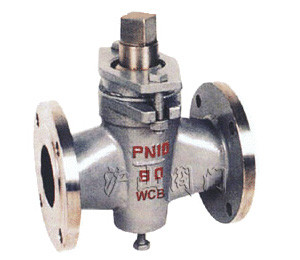

X43W二通法兰式旋塞阀

X43W二通法兰式旋塞阀
X43W二通法兰式旋塞阀1
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
    销售:021-31007323
    传真:021-33321522
    技术:021-31007323



  产品名称 二通法兰式旋塞阀   产品型号 X43W
  驱动方式 手动   连接形式 法兰
  结构形式 二通   密封材料 硬质合金、铸钢、橡胶
  压力范围 1.6~6.4MPa   公称通径 DN50-DN800
  常用材质 碳钢、不锈钢   技术咨询 021-31007323



X43W二通法兰式旋塞阀介绍

X43W二通法兰式旋塞阀-沪山阀门制造(上海)有限公司

一、二通法兰式旋塞阀产品特点

1、X43W二通法兰式旋塞阀适用于经常操作,启闭迅速、轻便

2、结构简单,相对体积小,重量轻,便于维修

3、不受安装方向的限制,介质的流向可任意

二、X43W二通法兰式旋塞阀主要零件材料

零件名称 阀 体 塞 子 填料压盖 填 料
X43W-1.0C 铸 铜 铸 钢 可锻铸铁 油浸石棉盘根
柔性石墨
X43W-1.0P 铬镍钛不锈钢 铬镍钛不锈钢 铬镍钛不锈钢
X43W-1.0R 铬镍钼钛不锈钢 铬镍钼钛不锈钢 铬镍钼钛不锈钢

三、X43W二通法兰式旋塞阀主要性能规范

型号 公称压力
PN(MPa)
试验压力PS(MPa) 适用介质 工作温度(℃)
壳体 密封
X43W-1.0C 1.0 1.5 1.1 煤气、油品 ≤200
X43W-1.0P 1.0 1.5 1.1 硝酸类 ≤250
X43W-1.0R 1.0 1.5 1.1 醋酸类 -20~150

四、X43W二通法兰式旋塞阀主要尺寸

型号 公称通径DN(mm) 尺寸(mm)
L D D1 D2 f b Z-¢d □S h H
X43W-1.0C X43T-1.0P
X43W-1.0R X43W-1.0Ni
15 80 95 65 45 2 14 4-¢14 14 26 99
20 90 105 75 55 2 16 4-¢14 14 34 124
25 110 115 85 65 2 16 4-¢14 17 38 133
32 115 135 100 78 2 18 4-¢18 19 45 152
40 150 145 110 85 3 18 4-¢18 22 55 212
50 170 160 125 100 3 20 4-¢18 27 74 260
65 220 180 145 120 3 20 4-¢18 32 82 295
80 250 195 160 135 3 22 4-¢18 36 95 327
100 300 215 180 155 3 26 8-¢18 46 135 425
125 350 245 210 185 3 24 8-¢18 50 154 482
150 400 280 240 210 3 24 8-¢23 55 172 512
200 480 335 295 265 3 24 8-¢23 75 195 605
250 530 390 350 320 3 28 12-¢23 85 230 660
300 610 440 400 368 3 30 12-¢23 100 263 760
