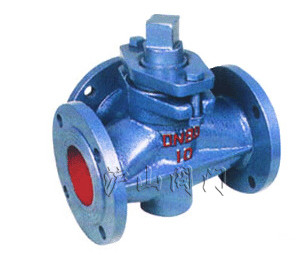

| 产品名称： | 三通旋塞阀 | 产品型号： | X44W |
| 驱动方式： | 手动 | 连接形式： | 法兰 |
| 结构形式： | 三通 | 密封材料： | 本体材料 |
| 压力范围： | 1.0MPa | 公称通径： | DN25-DN300 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |
一、X44W三通旋塞阀主要用途
X44W三通旋塞阀适用于公称压力0.6-1.0MPa,温度≤100℃的水、油品、煤气等介质的管路上作启闭用。
二、X44W三通旋塞阀产品特点
1、三通旋塞阀适用于经常操作，启闭迅速、轻便。
2、结构简单，相对体积小，重量轻，便于维修。
3、不受安装方向的限制，介质的流向可任意。
三、X44W三通旋塞阀主要零件材料
|
型号 |
名称 | 阀体 | 塞子 | 填料压盖 | 填料 |
|---|---|---|---|---|---|
|
X44W-10 |
三通铸铁旋塞阀 |
灰铸铁 |
灰铸铁 |
可锻铸铁 |
油浸石棉盘根柔性石墨 |
|
X44W-10C |
三通铸钢旋塞阀 |
铸钢 |
铸钢 |
铸钢 |
油浸石棉盘根柔性石墨 |
|
X44W-10P |
三通不锈钢旋塞阀 |
不锈钢 |
不锈钢 |
不锈钢 |
油浸石棉盘根柔性石墨 |
|
X44W-10T |
三通全铜旋塞阀 |
铸铜 |
铸铜 |
铸铜 |
油浸石棉盘根柔性石墨 |
四、X44W三通旋塞阀主要性能规范
|
公称压力 PN（MPa） |
试验压力PS（MPa） | 适用介质 | |
|---|---|---|---|
| 壳体 | 密封 | ||
|
0.6 |
0.9 |
0.66 |
水、煤气、油品、硝酸类 |
|
1.0 |
1.5 |
.1.1 |
水、煤气、油品、硝酸类 |
|
1.6 |
2.4 |
.1.76 |
水、煤气、油品、硝酸类 |
五、X44W三通旋塞阀主要尺寸
|
||
| 三通旋塞阀 结构图 |
|
公称压力 |
公称通径 DN（mm） |
尺寸（mm） | |||||||
|---|---|---|---|---|---|---|---|---|---|
| L | D | D1 | D2 | z-φd | □s | h | H | ||
|
1.0 |
25 |
145 |
115 |
85 |
56 |
4╳φ14 |
17 |
38 |
133 |
|
32 |
170 |
135 |
100 |
78 |
4╳φ18 |
18 |
45 |
152 |
|
|
40 |
180 |
145 |
110 |
85 |
4╳φ18 |
24 |
55 |
212 |
|
|
50 |
200 |
160 |
125 |
100 |
4╳φ18 |
28 |
74 |
260 |
|
|
65 |
220 |
180 |
145 |
120 |
4╳φ18 |
32 |
82 |
295 |
|
|
80 |
250 |
195 |
160 |
135 |
4╳φ18 |
40 |
95 |
327 |
|
|
100 |
300 |
215 |
180 |
155 |
8╳φ18 |
45 |
135 |
425 |
|
|
125 |
350 |
245 |
210 |
185 |
8╳φ18 |
54 |
154 |
482 |
|
|
150 |
400 |
280 |
240 |
210 |
8╳φ23 |
62 |
172 |
512 |
|
|
200 |
450 |
335 |
295 |
265 |
8╳φ23 |
75 |
195 |
605 |
|
|
250 |
530 |
390 |
350 |
320 |
8╳φ23 |
85 |
230 |
660 |
|
|
300 |
580 |
440 |
400 |
368 |
8╳φ23 |
100 |
263 |
760 |
|
