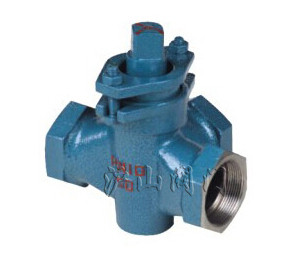

X14W三通内螺纹旋塞阀


X14W三通内螺纹旋塞阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 三通内螺纹旋塞阀   产品型号 X14W
  驱动方式 手动   连接形式 内螺纹
  结构形式 三通   密封材料 本体材料
  压力范围 0.6~1.6MPa   公称通径 DN25-DN300
  常用材质 碳钢、不锈钢   技术咨询 021-31007323

沪山阀门制造(上海)有限公司是国内著名〖X14W三通内螺纹旋塞阀〗制造商,也是国内大型【旋塞阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖X14W三通内螺纹旋塞阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

一、X14W三通内螺纹旋塞阀主要用途

X14W三通内螺纹旋塞阀适用于公称压力0.6-1.0MPa,温度≤100℃的水、油品、煤气等介质的管路上作启闭用。

二、X14W三通内螺纹旋塞阀产品特点

1、油密封旋塞阀适用于经常操作,启闭迅速、轻便。
2、结构简单,相对体积小,重量轻,便于维修。
3、不受安装方向的限制,介质的流向可任意。

三、X14W三通内螺纹旋塞阀主要零件材料

型号

名称 阀体 塞子 填料压盖 填料

X14W-10

内螺纹三通铸铁旋塞阀

灰铸铁

灰铸铁

可锻铸铁

油浸石棉盘根柔性石墨

X14W-10C

内螺纹三通铸钢旋塞阀

铸钢

铸钢

铸钢

油浸石棉盘根柔性石墨

X14W-10P

内螺纹三通不锈钢旋塞阀

不锈钢

不锈钢

不锈钢

油浸石棉盘根柔性石墨

X14W-10T

内螺纹三通全铜旋塞阀

铸铜

铸铜

铸铜

油浸石棉盘根柔性石墨

四、X14W三通内螺纹旋塞阀主要性能规范

公称压力 PN(MPa)

试验压力PS(MPa) 适用介质
壳体 密封

0.6

0.9

0.66

水、煤气、油品、硝酸类

1.0

1.5

.1.1

水、煤气、油品、硝酸类

1.6

2.4

.1.76

水、煤气、油品、硝酸类

五、X14W三通内螺纹旋塞阀主要尺寸


三通旋塞阀 结构图
                      内螺纹三通旋塞阀 结构图


公称压力
PN(MPa)

公称通径
DN(mm)
尺寸(mm)
L D D1 D2 z-φd □s h H

1.0

25

145

115

85

56

4╳φ14

17

38

133

32

170

135

100

78

4╳φ18

18

45

152

40

180

145

110

85

4╳φ18

24

55

212

50

200

160

125

100

4╳φ18

28

74

260

65

220

180

145

120

4╳φ18

32

82

295

80

250

195

160

135

4╳φ18

40

95

327

100

300

215

180

155

8╳φ18

45

135

425

125

350

245

210

185

8╳φ18

54

154

482

150

400

280

240

210

8╳φ23

62

172

512

200

450

335

295

265

8╳φ23

75

195

605

250

530

390

350

320

8╳φ23

85

230

660

300

580

440

400

368

8╳φ23

100

263

760
