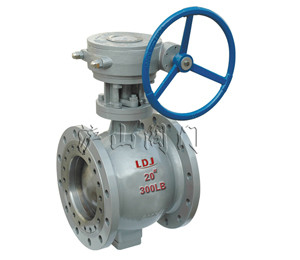

偏心半球阀


偏心半球阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



 产品名称 偏心半球阀   产品型号 PBQ347Y
  驱动方式 手动   连接形式  法兰
  结构形式 固定球球阀      密封结构 硬密封等
  压力范围 10~40Mpa   公称通径 DN50-DN1000
  常用材质 铸钢、碳钢   技术咨询 021-31007323

沪山阀门制造(上海)有限公司是国内著名〖偏心半球阀〗制造商,也是国内大型【球阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖偏心半球阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。



一、偏心半球阀简介

   偏心半球阀法兰闸阀是同属一个类型的阀门,区别在它的关闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。二片式球阀,三片式球阀,是被广泛采用的一种新型阀门。


二、偏心半球阀优点

 1. 流体阻力小,其阻力系数与同长度的管段相等。

 2. 结构简单、体积小、重量轻。

 高平台球阀按其通道位置可分为直通式,三通式和直角式。后两种球阀用于分配介质与改变介质的流向。三片式球阀安装与维护应注意以下事项:

 1.要留有阀柄旋转的位置。

 2. 不能用作节流。

 3带传动机构的球阀应直立安装。

三、偏心半球阀工作原理

 是靠旋转阀链来使阀门畅通或闭塞。球阀开关轻便,体积小,可以做成很大口径,密封可靠,结构 简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。

四、偏心半球阀主要用途

 分配和改变介质的流动方向。球阀是被广泛采用的一种新型阀门,它具有以下优点:

  1. 流体阻力小,其阻力系数与同长度的管段相等。

  2. 结构简单、体积小、重量轻。

  3. 紧密可靠,球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。

  4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

  5. 维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

  6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

  7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。 球旋转90度时,在进、出口处应全部呈现球面,从而截断流动。

  偏心半球阀是一种比较新型的球阀类别,它有着自身结构所独有的一些优越性,如开关无摩擦,密封不易磨损,启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构,可实现对介质的调节和严密切断。广泛适用于石油、化工、城市给排水等要求严格切断的工况。

五、偏心半球阀结构形式

  偏心半球阀在外观结构上分为两种:

  1、上装式:主要针对冲蚀磨损非常严重的介质,上装结构在被损启闭件的更换维修是非常方便,无须将整台阀门从管道上拆下,大大的节省了维修时间和成本。

  2、侧装式:侧装式结构紧凑、阀门质量轻,适用于对阀门安装空间有要求的场合。

六、偏心半球阀结构特点

 产品用途

  偏心半球阀适用于污水处理、纸浆、氧化铝、城市采暖供热要标严紧的场合;适用于电厂、水力除渣或气态输送管道的控制。

七、偏心半球阀特点

  ①偏心半球阀为上装式结构。对装在管道上的阀门可直接在线检查与维修,能有效减少装置停车,降低成本。

  ②偏心半球阀是单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。

  ③低扭矩设计。特殊结构设计的阀杆,只需配一个小手把阀门就能轻松启闭。

  ④启闭无摩擦。这一功能完全解决了传统[wiki]阀门[/wiki]因密封面之间相互摩擦而影响密封的问题。

  ⑤楔形密封结构。阀门是靠阀杆提供的机械力,将球楔压到阀座上而密封,使阀门的密封性不受管线压差变化的影响,在各种工况下密封性能都有可靠保证。

  ⑥偏心半球阀密封面的自清洁结构。当球体倾离阀座时,管线中的流体沿球体密封面成360°均匀通过,不仅消除了高速流体对阀座局部的冲刷,也冲走了密封面上的聚积物,达到自清洁的目的。

八、偏心半球阀知识概述

  偏心半球阀具有切削功能,

  1、偏心半球阀由阀体、偏心轴、阀盖、球冠、轴套、阀座等主要部件组成,通过偏心轴旋转90°来实现阀门的启闭,起到截断介质的作用。

  2、偏心半球阀保证了阀门在开启或关闭过程中,阀座和球冠没有相互摩擦,偏心半球阀采用偏心曲轴,使得球冠中心线与阀门流道中心线偏离一个偏心距。在阀门开启时,曲轴转过一个很小的角度,球冠就会离开阀座,球冠和阀座不再接触;反之,在阀门关闭过程中,只有在关闭瞬间,球冠才和阀座接触。

  3、偏心半球阀采用上装式结构,在维修过程中,不需从管线中拆卸下来,只需卸下阀盖上的螺栓,取下阀盖,从而可以取出偏心轴,这样保证了阀门能够在线维修。

  4、偏心半球阀在开启时应保证流道完全畅通,在运行时水头损失小。球体采用半圆形通道,具有良好的流通性能和线性调节性能,且杂质不会沉积在阀体中腔内。

  5、偏心半球阀应有足够的强度,偏心曲轴采用固定球结构,在高流速下无任何振动,壳体试验按国家标准GB13927-1992执行。

  6、偏心半球阀不允许有外漏,上、下轴端应采用至少2道O形密封圈密封。

  7、偏心半球阀具有切削功能,在关闭时能将介质中杂物(树枝、纺织袋等)切断,保证阀门正常启闭。
