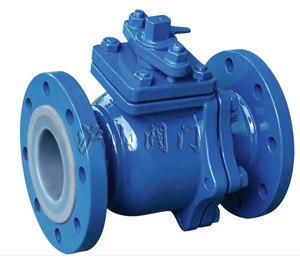

衬氟球阀


衬氟球阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程

  产品名称 衬氟球阀   产品型号 Q41F46
  驱动方式 手动   连接形式  法兰
  结构形式 浮动球球阀      密封结构 聚四氟乙烯等
  压力范围 1.0~1.6Mpa   公称通径 DN15-DN250
  常用材质 铸钢、碳钢   技术咨询 021-31007323
一、衬氟球阀产品用途

Q41F46 型衬氟球阀内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙稀(F46),故具有可靠的耐腐蚀性和密封性。广泛用于化工、石油、冶金、医药等工业部门,实现对生产过程中酸、碱等强腐蚀介质的调节或切断,在水处理过程控制中使用效果最明显。


二、衬氟球阀产品特点

1、采用FEP衬里层的不锈钢气动球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”,以外其它任何强腐蚀性质
2、采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通球扫线和管路维护
3、启闭件球件与阀杆铸(锻)为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,从根本上保证了工程中的使用安全性
4、结构紧凑合理,阀体内腔空间最小,减小了介质滞留,另外,特殊的模压工艺,使密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏
5、两片式、三片式结构可适应各种不同要求的管路系统和工况条件,其中三片球阀允许主阀体与两侧阀体分离,可实现在线快速更换、维修

三、衬氟球阀执行标准

设计标准:GB12237
结构长度:GB12221
法兰标准:JB/T79-94 GB9113.1-26
检验试验:JB/T9092-99

四、衬氟球阀性能参数

型号
Q41F46-10
Q41F46-16
Q41F46-10C
Q41F46-16C
工作压力(MPa)
1.0
1.6
1.0
1.6
适用温度(℃)
-10~150
-20~150
适用介质
腐蚀性介质
材料
阀体
铸铁内衬聚四氟乙烯
铸钢内衬聚四氟乙烯
球体
铸钢外包聚四氟乙烯
密封圈
增强聚四氟乙烯
聚四氟乙烯
填料
聚四氟乙烯

五、衬氟球阀主要外形和连接尺寸


衬氟球阀 结构图

公称通径

PN1.6(MPa)主要外形尺寸和连接尺寸(mm)

参考值

重量

DN

L

D

D1

D2

f

b

Z-Φd

H1

Do

15

130

95

65

45

3

14

4-Φ14

95

140

4

20

140

105

75

55

3

14

4-Φ14

98

150

4.5

25

150

115

85

65

3

16

4-Φ14

113

150

5.5

32

165

135

100

78

3

18

4-Φ18

130

180

7

40

180

145

110

85

3

18

4-Φ18

135

200

9

50

200

160

125

100

3.5

20

4-Φ18

140

220

15

65

220

180

145

120

3.5

20

4-Φ18

145

280

17

80

250

195

160

135

4

22

8-Φ18

205

320

30

100

280

215

180

155

4

24

8-Φ18

230

380

40

125

320

245

210

185

4

26

8-Φ18

252

500

60

150

360

280

240

210

4

28

8-Φ23

283

600

75

200

400

335

295

265

5

30

8-Φ23

325

750

130

250

450

405

355

320

5

34

12-Φ26

370

900

210
