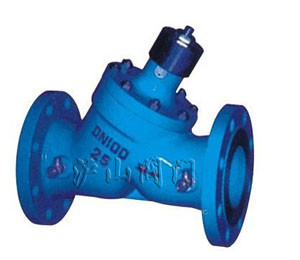

三合一止回阀


三合一止回阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程


  产品名称

三合一止回阀

  产品型号

JLH

  驱动方式

手动

  连接形式

法兰

  结构形式

活塞式

  密封材料

丁腈橡胶

  压力范围

 1.6~2.5MPa

  公称通径

DN50-DN1000

  常用材质

铸钢,不锈钢

  技术咨询

021-31007323

 沪山阀门制造(上海)有限公司是国内著名〖三合一止回阀〗制造商,也是国内大型【水力控制阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖三合一止回阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

三合一止回阀




一、三合一止回阀无水锤止回阀功能

1、即使泵出口压力小也可以抬起阀辩。并使流体通过,(0 04~0 07kgf/cm2开始工作)。
2、l因停止运转而使流体的流动一性被削弱时.阀瓣受弹簧作用.而关闭阀,这样完全可以防止一般止回阀因逆流而产生的水击。
3、
三合一止回阀,其密封垫是由合成橡胶制作的,因而可以吸收关闭阀擗时所产生的冲击,并且完全密封。

二、三合一止回阀闸阀(截止阀)功能

利用阀杆向下推阀瓣.贴紧阀座,活塞式遥控浮球阀完全阻止流体。一般闸阀是由金属接触,因而不可能形成完全密封,而三合一止回阀.
则由于其阀瓣是由丁腈橡胶制成的,因而能完全密封。

三、三合一止回阀平衡阀功能

通过用手上下调节杆调节盘的开度,可以调节流体的流量,利用指示器,可以观察阀瓣的开闭状态,

四、三合一止回阀主要结构尺寸 (法兰几何尺寸参照JB81—59标准)


DN

L

H

D

D1

D2

1.0MPa

1.6MPa

2.5MPa

1.0MPa

1.6MPa

2.5MPa

1.0MPa

1.6MPa

2.5MPa

50

205



293

165

165

165

125

125

125

4-18

4-18

4-18

65

215



328

185

185

185

145

145

145

4-18

4-18

8-18

80

250



364

200

200

200

160

160

160

8-18

8-18

8-18

100

320



418

220

220

235

180

180

190

8-18

8-18

8-22

125

365



481

250

250

270

210

210

220

8-18

8-18

8-22

150

415

380

543

285

285

300

240

240

250

8-22

8-22

8-26

200

500

450

673

340

340

360

295

295

310

8-22

12-22

8-26

250

600

540

792

395

405

425

350

355

370

12-22

12-26

12-26

300

680

600

927

445

460

485

400

410

430

12-22

12-26

12-30

350

780

635

957

505

520

555

460

470

490

16-22

16-26

16-33

400

860

700

1188

565

580

620

515

525

550

16-26

16-30

16-36

450

920

780

1218

615

640

670

565

585

600

20-26

20-30

20-36

500

980

810

1256

670

715

730

620

650

660

20-26

20-33

20-36

600

1100

900

1600

780

840



725

770



20-30

20-36



700

1450

980

1750

895

910



840

840



24-30

24-36



800

1650

1120

1900

1015

1025



950

950



24-33

24-39



900

1800

1220

2100

1115





1050





28-33





1000

2000

1320

2400

1230





1160





28-36
