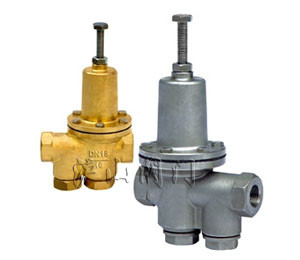

200P可调式减压阀


200P可调式减压阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程


  产品名称

200P可调式减压阀

  产品型号

200P

  驱动方式

手动

  连接形式

法兰

  结构形式

  密封材料

 丁腈橡胶

  压力范围

1.0~1.6MPa

  公称通径

DN15-DN1000

  常用材质

铝青铜

  技术咨询

021-31007323

沪山阀门制造(上海)有限公司是国内著名〖200P可调式减压阀〗制造商,也是国内大型【水力控制阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖200P可调式减压阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。



一、200P可调式减压阀简介:

        可调式减压阀(又名水利控制阀)就是水压控制的阀门,水力控制阀由一个主阀及其附设的导管﹑导阀﹑针阀﹑球阀和压力表等组成。根据使用目的﹑功能及场所的不同可演变成遥控浮球阀﹑减压阀﹑缓闭止回阀﹑流量控制阀﹑泄压阀﹑水力电动控制阀、水泵控制阀等。本类阀门在管道中一般应当水平安装。

  可调式减压阀前要安装过滤器,并应便于排污的要求。

  可调式减压阀是一种利用水自润式阀体,无须另加机油润滑,如遇主阀内零部件损坏时,请按下列指示进行拆卸。(注:内阀内一般消耗损伤品为膜片和 ...

  但在工程中应用水力控制阀时,还存在一定误区,如阀的适用条件,阀的设计选用要求,安装要点等,为此,本文拟以 CECS 标准《水力控制阀应用设计规程》(送审稿)为基础,结合本人的体会来阐述上述诸方面的{TodayHot}问题。


二、200P可调式减压阀主要技术参数:


型号

200P-10T

200P-16T

公称压力PNMPa

1.0

1.6

阀体试验压力(MPa

1.5

2.4

阀座试验压力(MPa

1.1

1.76

最高流量(M/s

6

减压范围

≤0.7MPa



三、200P可调式减压阀主要零件材料:

零件名称

材料

阀体、阀瓣

铝青铜

滤网、螺母、垫片、弹簧压盖

不锈钢

弹簧

60Si2Mn

O形圈

丁腈橡胶



四、200P可调式减压阀主要外形尺寸:

公称通径
DN(mm)

尺寸(mm)

L

H

H1

15

112

170

130

20

112

183

130

25

135

189

143

32

165

242

195

40

192

273

222

50

231

307

252



 五、200P可调式减压阀选型要点:


  可调式减压阀设计选用要点

  ( 1 )工程式中应用的水力控制阀是经过制造厂检验合格,各种标识齐全,技术资料符合要求的产品。

  ( 2 )根据功能要求,选择阀门种类,再根据管道输送介质、温度、建筑标准和业主 要要求 等,确定阀门的阀体和密封部位的材质。常用的阀体材料有铸铁 、铜铁、铜、塑料等。常用的密封面和衬里材料有铜合金、塑料、钢、硬质合金、橡胶等。阀 体材料应与管道材料相匹配。

  ( 3 )阀门的公称压力有0.61.01.62.54.0MPa等不同级别,管道输送的介质,其工作压力应小于阀门的公称压力值。

  ( 4 )工程中水力控制阀的设置应当有足够的空间,以便管理、操作、安装和维修,并应符合管路对阀门的要求。

  ( 5 )管路采用法兰连接时,应采用法兰连接的水力控制阀;管路采用沟槽式连接时,应采用沟槽式连接的水力控制阀。

  ( 6 )活塞式可调式减压阀应设置在介质单向流动的管路上。

  ( 7 )活塞式可调式减压阀主阀体上的箭头方向必须与管路系统流向一致。

  ( 8 )接水力控制阀管段不 应有气堵 、气阻现象。在管网最高位置 等存气段 应设置自动排气阀。

  ( 9 )阀门水平安装时,阀盖、阀杆应朝上。垂直安装时,阀盖、阀杆应朝外。

  ( 10 )阀门安装前应做强度和严密性试验。

  ( 11 )阀门的强度和严密性试验应符合以下规定。

  A、阀门的强度试验压力为公称压力的1.5;

  B、阀门的严密性试验压力为公称压力的1.5;

  C、试验压力在试验持续时间内应保持不变,且壳体填料及阀瓣密封面无渗漏;

  D、阀门试验持续时间按上表。

  当生活、生产、消防给水系统的水池()其进水管公称直径大于或等于50mm时宜设置遥控浮球阀。遥控浮球的公称通径应与管路公称直径相同。遥控浮球阀前应设置过滤器,过滤器应符合下列规定:

  活塞式可调式减压阀宜水平安装。水平安装时,阀盖宜向上。消防给水系统的减压阀阀后应有排水设施。自动喷水灭火系统的需减压时,减压阀应设置在报警阀前(沿水流方向),与单个报警阀配套设置的减压阀,可不设备用减压阀;与多个报警阀配套设置的减压阀,应设备厂用减压阀。用于热水供应工程的减压阀,应采用热水型减压阀。

  采用干管干管循环方式(半循环方式)的热水供应工程,减压阀设置要求应与冷水工程相同;采用立管循环方式(全循环方式)的热水供应工程,减压阀设置应防止热水循环的破坏,各分区回水管在汇合点压力应平衡。

  当可调式减压阀公称直径不大于50mm时,应采用直线式减压阀;当大于50mm小于100mm时,宜采用先导式减压阀。

  对用水量极不均匀的某些高层民用建筑(如旅馆、住宅、医院),在有安静要求的场合,可调式减压阀宜异径 并联设置。异径并联设置时应符合下列要求:

  采用干管干管循环方式(半循环方式)的热水供应工程,减压阀设置要求应与冷水工程相同;采用立管循环方式(全循环方式)的热水供应工程,减压阀设置应防止热水循环的破坏,各分区回水管在汇合点压力应平衡。

  活塞式可调式减压阀的变化

  在主阀不变的情况下,通过针形阀、先导阀及相应 控制系统,根据管网中不同的要求,可演变出几十种功能的阀门,除上述5种给水系统常用的以外尚有电动浮球阀、水力电动控制阀、电磁控制阀、流量控制阀、紧急关闭阀等。均有不同的设计选用要求和安装要求。

  由于水利控制阀在作用方式上利用介质自身压力及液压系统操作,并能自动控制,动作准确,性能可靠,故在建筑给水(含消防)系统中广泛应用。分别介绍了遥控浮球阀、可调式减压阀、缓闭止回阀、泄压阀和 持压阀 等几种常用的水力控制阀的设计选用和安装要点。

  可调式减压阀是一种利用介质自身能量来调节管路的压力,通过调节减压导阀,控制主阀的出口压力,出口压力不因进口压力的变化而改变,亦不受出 口用水量的变化而改变出口压力。密封性能可靠,安装、维护、调试、检查方便,使用寿命长。
