产品名称: |
Z81卡箍楔式闸阀 |
产品型号: |
Z81 |
|
驱动方式: |
手动 |
连接形式: |
卡箍 |
|
结构形式: |
楔式 |
密封材料: |
丁晴橡胶 |
|
压力范围: |
25.0MPa |
公称通径: |
DN65、DN165 |
|
常用材质: |
碳钢 |
技术咨询: |
021-31007323 |

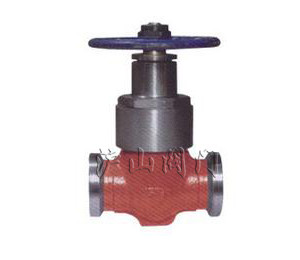

一、Z81 卡箍楔式闸阀介绍
Z81 卡箍楔式闸阀是闸阀中的一种产品,其结构合理,密封可靠,操作轻便。密封面均喷焊硬质合金,具有防腐、耐磨、耐冲蚀等优点。且可用于节流。 Z43 平行式闸阀尤其适用于工作压力≤42MPa,工作温度≤120℃的水、油、泥浆、天然气管线作控制介质流动的启闭及调节装置。

| 零件名称 | 阀体、阀盖 | 闸板、闸座 | O型密封圈 | 阀杆 |
| 材料 | 碳素铸钢 | 碳钢堆焊铬不锈钢 | 丁腈橡胶 | 合金结构钢 |
|
公称压力 PN(MPa) |
实验压力(MPa) |
工作压力 (MPa) |
工作温度 (℃) |
适用介质 | |
| 壳体 | 密封 | ||||
| 25 | 38 | 28 | 25 | ≤100 | 水、蒸汽、油品 |
| 21 | 32 | 23 | 21 | ≤100 | 水、蒸汽、油品 |
|
公称通径 DN(mm) |
尺寸(mm) | |||||
| D1 | D | D0 | L | H | H1 | |
| 65 | 102.7 | 120 | 250 | 240 | 294 | 370 |
| 165 | 317.5 | 380 | 215 | 420 | 450 | 454 |
