产品名称: |
Z43平行式闸阀 |
产品型号: |
Z43 |
|
驱动方式: |
手动 |
连接形式: |
法兰 |
|
结构形式: |
明杆平行式 |
密封材料: |
氟塑料,硬质合金,橡胶 |
|
压力范围: |
≤15.0MPa |
公称通径: |
DN25-DN200 |
|
常用材质: |
铸钢,不锈钢 |
技术咨询: |
021-31007323 |
一、Z43 平行式闸阀介绍

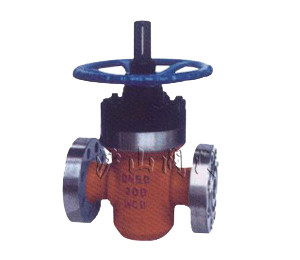

Z43 平行式闸阀采用新型浮动式密封结构,适用于压力不大于15.0MPa,温度-29~121℃的油品、天然气等管线上,作为控制介质的启闭及调节装置。Z83 平行式卡箍闸阀该产品结构设计新颖、选材恰当、测试严格、操作轻便,具有较强的防腐、耐磨、耐冲蚀性能,是石油工业界一种理想
的新型装备。

| PN16-45 |
|
Z43H-Y-F101 (K)Z43Y型(抗硫)平行式闸 (K)Z43F101 |
二、Z43 平行式闸阀外形及连接尺寸:
| 公称压力PN (MPa) | 公称通径DN(mm) | 外形尺寸(mm) | ||||||||||
| L | L1 | H | H1 | Dn | D1 | D2 | D | b | Z-Φd | D0 | ||
|
16 20 |
25 | 210 | 377 | 205 | 250 | 25 | 50.8 | 101.5 | 150 | 29 | 4-26 | 200 |
| 32 | 230 | 397 | 220 | 260 | 29 | 60.32 | 11 1 | 160 | 29 | 4-26 | 240 | |
| 40 | 260 | 447 | 254 | 294 | 36 | 68.27 | 124 | 180 | 32 | 4-30 | 280 | |
| 50 | 300 | 528 | 312 | 364 | 45 | 95.25 | 165 | 215 | 39 | 8-26 | 300 | |
| 65 | 340 | 574 | 330 | 402 | 58 | 107.95 | 190.5 | 245 | 42 | 8-30 | 320 | |
| 80 | 390 | 618 | 411 | 495 | 72 | 123.82 | 190.5 | 240 | 39 | 8-26 | 360 | |
| 100 | 450 | 702 | 443 | 543 | 90 | 149.22 | 235 | 295 | 45 | 8-33 | 400 | |
| 150 | 600 | 904 | 605 | 752 | 135 | 211.15 | 317.5 | 380 | 56 | 12-33 | 600 | |
| 200 | 750 | 1098 | 710 | 840 | 180 | 269.88 | 393.5 | 470 | 64 | 12-39 | 650 | |
|
25 35 |
25 | 210 | 377 | 205 | 240 | 23 | 50.8 | 101.5 | 150 | 29 | 4-26 | 200 |
| 32 | 230 | 397 | 220 | 260 | 29 | 60,32 | 111 | 160 | 29 | 4-26 | 240 | |
| 40 | 260 | 447 | 254 | 294 | 36 | 68.27 | 124 | 180 | 32 | 4-30 | 280 | |
| 50 | 300 | 528 | 312 | 364 | 45 | 95.25 | 165 | 215 | 39 | 8-26 | 300 | |
| 65 | 340 | 574 | 330 | 402 | 58 | 107.95 | 190.5 | 245 | 42 | 8-30 | 320 | |
| 80 | 390 | 642 | 41 1 | 495 | 72 | 136.52 | 203 | 265 | 48 | 8-33 | 360 | |
| 100 | 450 | 728 | 443 | 543 | 90 | 161.92 | 241.5 | 310 | 55 | 8-36 | 400 | |
| 150 | 600 | 969 | 605 | 752 | 135 | 211.18 | 317.5 | 395 | 83 | 12-39 | 600 | |
| 200 | 750 | 1206 | 710 | 840 | 180 | 269.88 | 393.5 | 485 | 92 | 12-45 | 650 | |
| 45 | 25 | 210 | 409 | 205 | 240 | 23 | 60.32 | 108 | 160 | 35 | 4-26 | 200 |
| 32 | 230 | 444 | 220 | 260 | 29 | 72.24 | 130 | 185 | 39 | 4-30 | 240 | |
| 40 | 260 | 506 | 254 | 294 | 36 | 82.55 | 146 | 205 | 45 | 4-33 | 280 | |
| 50 | 300 | 578 | 312 | 364 | 45 | 101.6 | 171.5 | 235 | 51 | 8-30 | 300 | |
| 65 | 340 | 653 | 330 | 402 | 58 | 111.12 | 1 97 | 265 | 58 | 8-33 | 320 | |
| 80 | 390 | 753 | 411 | 495 | 72 | 127.OO | 228.5 | 305 | 67 | 8-36 | 360 | |
| 100 | 450 | 860 | 443 | 543 | 90 | 157.18 | 273 | 355 | 77 | 8-42 | 400 | |
| 150 | 600 | 1197 | 605 | 752 | 135 | 228.60 | 368.5 | 485 | 108 | 8-55 | 600 | |
| 200 | 750 | 1423 | 710 | 840 | 180 | 279.40 | 438 | 550 | 127 | 12-55 | 650 | |
相关产品:
| 高压平衡式角型截止阀 | 高压平衡式截止阀 | ||
| Z43WF无导流孔平行式闸阀 | BZ43F波纹管平行式闸阀 | Z23 手轮钻井高压泥浆闸阀 | Z63 平行式焊接闸阀 |
| Z23 钻井高压泥浆闸阀 | L J46 高压平衡式截止阀 | 封井阀 | Z81 卡箍楔式闸阀 |
| PFF手动明杆带平衡杆平板阀 | PFFW手动明杆不带平衡平板阀 | API 6A平板闸阀(手动明杆带平衡平板阀) | H63角式止回阀 |
