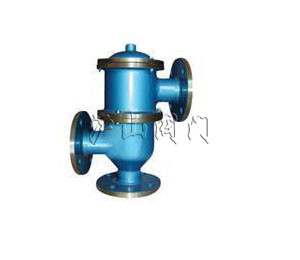

带双接管呼吸阀


带双接管呼吸阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 带双接管呼吸阀   产品型号 HXF-2
  驱动方式 手动   连接形式 法兰
  产品特点 结构紧凑,泄漏量小   密封材料 聚四氟乙烯
  压力范围 A-D级   公称通径 DN20-DN200
  常用材质 碳钢、不锈钢   技术咨询 021-31007323



一、带双接管呼吸阀主要用途及特点

    根据国家标准<石油化工企业设计防火规范>(GB50160-90)之规定,"甲,乙类液体的固定顶罐,应用阻火器呼吸阀".可见呼吸阀,阻火器是储罐不可缺少的安全设施.

    它不仅能维持储罐气压平衡,确保储罐在超压或真空时兔遭破坏,且能减少罐内介质的挥发和损耗.呼吸阀是维护储罐气压平衡,减少介质挥发的安全节能产品,常与阻火器配套使用。该阀主要用于回收污染环境、危及人身安全有毒有害的气体。

    我公司生产的带双接管呼吸阀,具有结构紧凑,通气量大,泄漏量小,耐腐蚀,密封性能好等特点.又开发了具有国际先进水准的防爆阻火器呼吸阀(HXF-IZ型),阻火器位于呼吸阀吸入口处,彻底杜绝火源进入呼吸阀壳体内.具有体积小,重量轻,检修,清洗,更换方便等优点等特点。

    阀盘采用聚四氟乙烯材料,具有耐低温,防冻等优点。阀内设静电输出装置,使得该阀时刻与罐体保持等电位。

    在防火呼吸阀正常工作情况下,阻火呼吸人孔基本保持密封状态,储罐处于正常压力。当呼吸阀正常工作满足不了因意外原因造成储罐急剧超压时,呼吸人孔的泄压盖自动顶开,进行紧急泄压,使罐内压力保持正常;当罐内压力急剧减压或超真空时,吸入阀便开启急剧吸入大气,维护罐内正常压力;当吸入大气带有火花、火焰时,阻火层起到“器壁效应”的作用来阻止火焰的通过,以保护储罐的安全。


二、
带双接管阻火呼吸阀的适用范围

  带双接管阻火呼吸阀适用于储存内点低于28C的甲类油品和闪点低于100C乙油品,如汽苯、煤油、轻柴油、厚油等油品及性质相同的化工产品储罐。


三、带双接管呼吸阀参数明细

      操作压力
操作压力
+980Pa
+100mmH2O
-295Pa
-30mmH2O

  A:-295Pa (-30mmH2O) +355Pa (+36mmH2O)

  B:-295Pa (-30mmH2O) +980Pa (+100mmH2O)

  C:-295Pa (-30mmH2O) +1750Pa (+180mmH2O)

  D:-295Pa (-30mmH2O) +98000Pa (+10000mmH2O)

  带双接管呼吸阀防爆级别:BS 5501: IIA、IIB、IIC。

  壳体材质:碳钢、铝合金、不锈钢:SUS304、SUS304L、SUS316、SUS316L、衬里。

  阀盘、阀座材料:铝合金、不锈钢。

  密封件材质:聚四氟乙烯。

  法兰材料:HG20592-97PN10.MPa,当客户需用GB、SH、HGJ、JB、ANSI、JIS等标准或改变压力等级时,请在订货合同中注明。

  制造、检测标准:按(石油储罐呼吸阀)SY7511-87、(石油储罐阻火器阻火性能和试验方法GB5908-86等标准进行制造和验收,或客户指定标准.)



DN

20

25

32

40

50

65

80

100

125

150

200

in

3/4

1

11/4

11/2

2

21/2

3

4

5

6

8

L

160

160

160

160

160

213

213

265

306

355

420

H

160

255

255

255

255

260

260

290

330

330

350


四、带双接管阻火呼吸阀的维护与保养


  为了确保带双接管阻火呼吸阀的性能达到安全使用目的,阻火呼吸阀应定期进行检查和保养:

  1、 检查压力阀盘和真空阀盘动作是否灵活,导杆及阀封环接触面有无损伤。

  2、 重新安装压力盘和真空盘时应保证接触面严密,导杆升降灵活。

  3、启用新的呼吸阀时必须清除盘的防震物。
