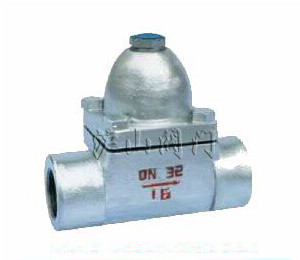

CS17H,CS67H可调双金属片式疏水阀


CS17H,CS67H可调双金属片式疏水阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 可调双金属片式疏水阀   产品型号 CS17H,CS67H
  驱动方式 手动   连接形式 内螺纹
  结构形式 双金属片式   密封材料 不锈钢
  压力范围 1.6-4.0MPa   公称通径 DN15-DN50
  常用材质 碳钢、不锈钢   技术咨询 021-31007323



一、CS17H,CS67H可调双金属片式疏水阀主要特点

CS17H,CS67H可调双金属片式疏水阀结构独特、性能优良、排水量大、漏汽小、排水温度可调节.CS47H可调双金属片式疏水阀过冷度在2℃左右,可排除大量冷空气和其它不凝汽体,不会产生汽堵现象。
可更换内件,易于维修和调整。

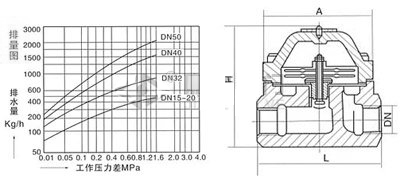

CS17H,CS67H可调双金属片式疏水阀 排量图


二、CS17H,CS67H可调双金属片式疏水阀主要零件材料

型号
项目
CS17/47/67H-16/25/40C
阀体 碳钢
阀盖 碳钢
阀蕊 不锈钢
阀座 不锈钢
热敏元件 热双金属片
过滤器 不锈钢

三、CS17H,CS67H可调双金属片式疏水阀主要性能规范



项 目
型号 单位
CSl7H一16C
CS47H一16C
CS67H一16C
CSl7H一25
CS47H一25
CS67H一2S
CSl7H-40
CS47H-40
CS67H一40
公称压力 1.6 2,5 4.O MPa
壳体试验压力 2.4 3.8 6.0
高工作压力 1.6 2.5 4.0
高工作温度 203 220 247
高允许温度 425 425 425
工作介质 蒸汽、凝结水


四、CS17H,CS67H可调双金属片式疏水阀主要外型及连接尺寸

型号 公称通径DN 螺纹通径(mm) 承插连接(mm) 法兰连接(mm)
RC L H W L H W d T L H D K d C F N-Φ
CS17H-16C
CS47H-16C
CS67H-16C
15 1/2 100 92 82 100 92 82 22 12 150 92 95 65 45 14 2 4-14
20 3/4 100 92 82 100 92 82 27 12 150 92 105 75 55 14 2 4-14
25 1 100 92 82 100 92 82 34 12 160 92 115 85 65 14 2 4-14
32 11/4 165 140 115 165 140 115 42 13 200 140 135 100 78 16 2 4-18
40 11/2 165 140 115 165 140 115 48 13 200 140 145 110 85 16 3 4-18
50 2 175 140 115 175 140 115 61 14 230 140 160 125 100 16 3 4-18
CS17H-25
CS47H-25
CS67H-25
15 1/2 100 92 82 100 92 82 22 12 150 92 95 65 45 14 2 4-14
20 3/4 100 92 82 100 92 82 27 12 150 92 105 75 55 14 2 4-14
25 1 100 92 82 100 92 82 34 12 160 92 115 85 65 14 2 4-14
32 11/4 165 140 115 165 140 115 42 13 200 140 135 100 78 16 2 4-18
40 11/2 165 140 115 165 140 115 48 13 200 140 145 110 85 16 3 4-18
50 2 175 140 115 175 140 115 61 14 230 140 160 125 100 16 3 4-18
CS17H-40
CS47H-40
CS67H-40
15 1/2 100 92 82 100 92 82 22 12 150 92 95 65 45 14 2 4-14
20 3/4 100 92 82 100 92 82 27 12 150 92 105 75 55 14 2 4-14
25 1 100 92 82 100 92 82 34 12 160 92 115 85 65 14 2 4-14
32 11/4 165 140 115 165 140 115 42 13 200 140 135 100 78 16 2 4-18
40 11/2 165 140 115 165 140 115 48 13 200 140 145 110 85 16 3 4-18
50 2 175 140 115 175 140 115 61 14 230 140 160 125 100 16 3 4-18
