| 产品名称: | 可调双金属片式疏水阀 | 产品型号: | CS47H |
| 驱动方式: | 手动 | 连接形式: | 法兰 |
| 结构形式: | 双金属片 | 密封材料: | 不锈钢 |
| 压力范围: | 1.6~4.0MPa | 公称通径: | DN15-DN50 |
| 常用材质: | 碳钢、不锈钢 | 技术咨询: | 021-31007323 |
一、CS47H可调双金属片式疏水阀主要特点
CS47H可调双金属片式疏水阀结构独特、性能优良、排水量大、漏汽小、排水温度可调节.SF-1(2,3),SF-1(2,3)-GF可调双金属片式疏水阀过冷度在2℃左右,可排除大量冷空气和其它不凝汽体,不会产生汽堵现象。可更换内件,易于维修和调整。

二、CS47H可调双金属片式疏水阀主要零件材料
|
型号 项目 |
CS17/47/67H-16/25/40C |
| 阀体 | 碳钢 |
| 阀盖 | 碳钢 |
| 阀蕊 | 不锈钢 |
| 阀座 | 不锈钢 |
| 热敏元件 | 热双金属片 |
| 过滤器 | 不锈钢 |
三、CS47H可调双金属片式疏水阀主要性能规范
|
项 目 |
型号 | 单位 | ||
|
CSl7H一16C CS47H一16C CS67H一16C |
CSl7H一25 CS47H一25 CS67H一2S |
CSl7H-40 CS47H-40 CS67H一40 |
||
| 公称压力 | 1.6 | 2,5 | 4.O | MPa |
| 壳体试验压力 | 2.4 | 3.8 | 6.0 | |
| 高工作压力 | 1.6 | 2.5 | 4.0 | |
| 高工作温度 | 203 | 220 | 247 | ℃ |
| 高允许温度 | 425 | 425 | 425 | |
| 工作介质 | 蒸汽、凝结水 | |||

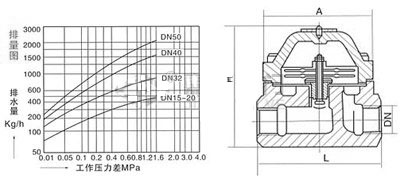

四、CS47H可调双金属片式疏水阀主要外型及连接尺寸
| 型号 | 公称通径DN | 螺纹通径(mm) | 承插连接(mm) | 法兰连接(mm) | ||||||||||||||
| RC | L | H | W | L | H | W | d | T | L | H | D | K | d | C | F | N-Φ | ||
|
CS17H-16C CS47H-16C CS67H-16C |
15 | 1/2 | 100 | 92 | 82 | 100 | 92 | 82 | 22 | 12 | 150 | 92 | 95 | 65 | 45 | 14 | 2 | 4-14 |
| 20 | 3/4 | 100 | 92 | 82 | 100 | 92 | 82 | 27 | 12 | 150 | 92 | 105 | 75 | 55 | 14 | 2 | 4-14 | |
| 25 | 1 | 100 | 92 | 82 | 100 | 92 | 82 | 34 | 12 | 160 | 92 | 115 | 85 | 65 | 14 | 2 | 4-14 | |
| 32 | 11/4 | 165 | 140 | 115 | 165 | 140 | 115 | 42 | 13 | 200 | 140 | 135 | 100 | 78 | 16 | 2 | 4-18 | |
| 40 | 11/2 | 165 | 140 | 115 | 165 | 140 | 115 | 48 | 13 | 200 | 140 | 145 | 110 | 85 | 16 | 3 | 4-18 | |
| 50 | 2 | 175 | 140 | 115 | 175 | 140 | 115 | 61 | 14 | 230 | 140 | 160 | 125 | 100 | 16 | 3 | 4-18 | |
|
CS17H-25 CS47H-25 CS67H-25 |
15 | 1/2 | 100 | 92 | 82 | 100 | 92 | 82 | 22 | 12 | 150 | 92 | 95 | 65 | 45 | 14 | 2 | 4-14 |
| 20 | 3/4 | 100 | 92 | 82 | 100 | 92 | 82 | 27 | 12 | 150 | 92 | 105 | 75 | 55 | 14 | 2 | 4-14 | |
| 25 | 1 | 100 | 92 | 82 | 100 | 92 | 82 | 34 | 12 | 160 | 92 | 115 | 85 | 65 | 14 | 2 | 4-14 | |
| 32 | 11/4 | 165 | 140 | 115 | 165 | 140 | 115 | 42 | 13 | 200 | 140 | 135 | 100 | 78 | 16 | 2 | 4-18 | |
| 40 | 11/2 | 165 | 140 | 115 | 165 | 140 | 115 | 48 | 13 | 200 | 140 | 145 | 110 | 85 | 16 | 3 | 4-18 | |
| 50 | 2 | 175 | 140 | 115 | 175 | 140 | 115 | 61 | 14 | 230 | 140 | 160 | 125 | 100 | 16 | 3 | 4-18 | |
|
CS17H-40 CS47H-40 CS67H-40 |
15 | 1/2 | 100 | 92 | 82 | 100 | 92 | 82 | 22 | 12 | 150 | 92 | 95 | 65 | 45 | 14 | 2 | 4-14 |
| 20 | 3/4 | 100 | 92 | 82 | 100 | 92 | 82 | 27 | 12 | 150 | 92 | 105 | 75 | 55 | 14 | 2 | 4-14 | |
| 25 | 1 | 100 | 92 | 82 | 100 | 92 | 82 | 34 | 12 | 160 | 92 | 115 | 85 | 65 | 14 | 2 | 4-14 | |
| 32 | 11/4 | 165 | 140 | 115 | 165 | 140 | 115 | 42 | 13 | 200 | 140 | 135 | 100 | 78 | 16 | 2 | 4-18 | |
| 40 | 11/2 | 165 | 140 | 115 | 165 | 140 | 115 | 48 | 13 | 200 | 140 | 145 | 110 | 85 | 16 | 3 | 4-18 | |
| 50 | 2 | 175 | 140 | 115 | 175 | 140 | 115 | 61 | 14 | 230 | 140 | 160 | 125 | 100 | 16 | 3 | 4-18 | |
