TB5(3,6,11)F可调双属片(CS17H)疏水阀-疏水阀型号-疏水阀的作用-疏水阀原理
您的位置:首页>>产品中心  >>TB5(3,6,11)F可调双属片(CS17H)疏水阀更新时间:2026-04-28 21:50:08

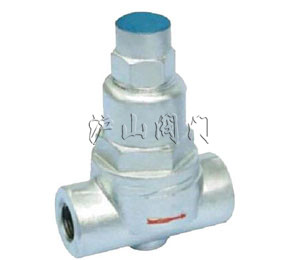

TB5(3,6,11)F可调双属片(CS17H)疏水阀

TB5(3,6,11)F可调双属片(CS17H)疏水阀
TB5(3,6,11)F可调双属片(CS17H)疏水阀1
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
    销售:021-31007323
    传真:021-33321522
    技术:021-31007323



  产品名称 可调双金属片疏水阀   产品型号 TB5(3,6,11)F、CS17H
  驱动方式 手动   连接形式 内螺纹
  结构形式 双金属片   密封材料 不锈钢、氟塑料
  压力范围 1.6MPa   公称通径 DN15-DN25
  常用材质 碳钢、不锈钢   技术咨询 021-31007323



一、TB5(3,6,11)F可调双金属片(CS17H)疏水阀主要用途

 TB5(3,6,11)F可调双金属片(CS17H)疏水阀 用于蒸汽主管、分汽缸、蒸汽伴热管线、散热器、低温加热槽、夹屑锅等A。

TB5(3,6,11)F可调双属片(CS17H)疏水阀 排量图


二、TB5(3,6,11)F可调双金属片(CS17H)疏水阀特点及性能

1、TB5(3,6,11)F可调双金属片疏水阀新型SCCV关闭系统设计,关闭可靠,寿命长久。
2、排放温度可调整,有效地利用高温凝结水中的显热,节能效果显著。
3、排放温度在管网运行时就可进行,并可任意角度安装。
4、阀前始终存有高温凝结水,形成可靠的水封,无蒸汽泄漏。
5、抗水击,排空气性能优良。
6、动作时无噪音,有利于保护环境。
7、通汽初始,阀门全部开启,低温冷凝水和空气迅速排除。大大缩短设备启动时间。
8、内部零件全都用不锈钢制造,抗腐蚀、汽蚀。

三、TB5(3,6,11)F可调双金属片(CS17H)疏水阀主要外型及连接尺寸

产品型号 公称通径DN 连接方式 使用压力范围(MPa) 高允许温度℃ 调整温度℃ 阀体材质 阀体材质 外形尺寸(mm)
L H1 H2 W
TB6
(CS17H-16C)
15-20
25
内螺纹ZG1/2“~1” 0.01~1.6 220 220 50~180 A105(25) 90
95
109 35 58
TB6F
CS47H-16C)
15-20
25
32-50
法兰 0.01~1.6 220 220 50~180 A105(25) 150
160
230
109 35 58
TB6W
(CS67H-16C)
15-20
25
承插焊 0.01~1.6 220 220 50~180 A105(25) 90
95
109 35 58
TB11
(CS17H-16C)
15-20
25
内螺纹ZG1/2“~1” 0.01~1.6 220 220 60~190 A105(25) 90
95
109 35 58
TB11F
(CS47H-16C)
15-20
25
32-50
法兰 0.01~1.6 220 220 60~190 A105(25) 150
160
230
109 35 58
TB3
(CS67H-16C)
15-20
25
内螺纹ZG1/2“~1” 0.01~1.6 350 350 50~190 A105(25) 90
95
85 23 54
TB3F
(CS67H-16C)
15-20
25
法兰 0.01~1.6 350 350 50~190 A105(25) 150
160
85 23 54
TB3W
(CS67H-16C)
15-20
25
承插焊 0.01~1.6 350 350 50~190 A105(25) 90
95
85 23 54
TB5
(CS17H-21C)
15-20
25
内螺纹ZG1/2“~1” 0.01~2.1 350 350 50~200 A105(25) 90
95
85 23 54
TB5F
(CS47H-21C)
15-20
25
法兰 0.01~2.1 350 350 50~200 A105(25) 150
160
85 23 54
TB5W
(CS67H-21C)
15-20
25
承插焊 0.01~2.1 350 350 50~200 A105(25) 90
95
85 23 54
