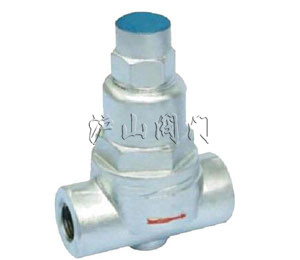

TB5(3,6,11)F可调双金属片疏水阀


TB5(3,6,11)F可调双金属片疏水阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 可调双属片疏水阀   产品型号 TB5(3,6,11)F
  驱动方式 手动   连接形式 内螺纹
  结构形式 双金属片   密封材料 氟塑料、不锈钢
  压力范围 1.6MPa   公称通径 DN15-DN50
  常用材质 碳钢、不锈钢   技术咨询 021-31007323



一、TB5(3,6,11)F可调双金属片疏水阀主要用途

TB5(3,6,11)F可调双金属片疏水阀用于蒸汽主管、分汽缸、蒸汽伴热管线、散热器、低温加热槽、夹屑锅等。

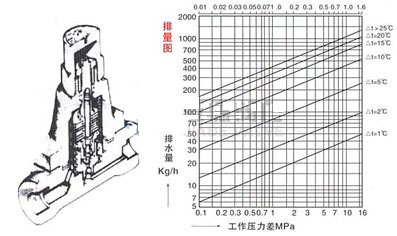

TB5(3,6,11)F可调双属片疏水阀 排量图


二、TB5(3,6,11)F可调双金属片疏水阀特点及性能

1、新型SCCV关闭系统设计,关闭可靠,寿命长久。
2、
CS69Y-160I高温高压圆盘式疏水阀排放温度可调整,有效地利用高温凝结水中的显热,节能效果显著。
3、排放温度在管网运行时就可进行,并可任意角度安装。





相关产品:

CS46H膜合式疏水阀 杠杆浮球式蒸汽疏水阀 ST-16C可调恒温式疏水阀
CS46H-16C膜合式疏水阀 CS16H-16C膜合式疏水阀 T47H-16C浮球式疏水调节阀
CS14H,F液体膨胀式疏水阀 STB可调恒温式疏水阀 STC可调恒温式疏水阀
TSF-1(2,3)可调双金属片式疏水阀 CS17H,CS67H可调双金属片式疏水阀 CS47H可调双金属片式疏水阀
FT43H杠杆浮球式疏水阀 FT44H杠杆浮球式疏水阀 SF-WF杠杆浮球式(卧式)疏水阀
自由浮球式蒸汽疏水阀 立式自由浮球式蒸汽疏水阀 杠杆浮球式蒸汽疏水阀




4、阀前始终存有高温凝结水,形成可靠的水封,无蒸汽泄漏。
5、抗水击,排空气性能优良。
6、动作时无噪音,有利于保护环境。
7、通汽初始,阀门全部开启,低温冷凝水和空气迅速排除。大大缩短设备启动时间。
8、内部零件全都用不锈钢制造,抗腐蚀、汽蚀。

三、TB5(3,6,11)F可调双金属片疏水阀主要外型及连接尺寸

产品型号 公称通径DN 连接方式 使用压力范围(MPa) 高允许温度℃ 调整温度℃ 阀体材质 阀体材质 外形尺寸(mm)
L H1 H2 W
TB6
(CS17H-16C)
15-20
25
内螺纹ZG1/2“~1” 0.01~1.6 220 220 50~180 A105(25) 90
95
109 35 58
TB6F
CS47H-16C)
15-20
25
32-50
法兰 0.01~1.6 220 220 50~180 A105(25) 150
160
230
109 35 58
TB6W
(CS67H-16C)
15-20
25
承插焊 0.01~1.6 220 220 50~180 A105(25) 90
95
109 35 58
TB11
(CS17H-16C)
15-20
25
内螺纹ZG1/2“~1” 0.01~1.6 220 220 60~190 A105(25) 90
95
109 35 58
TB11F
(CS47H-16C)
15-20
25
32-50
法兰 0.01~1.6 220 220 60~190 A105(25) 150
160
230
109 35 58
TB3
(CS67H-16C)
15-20
25
内螺纹ZG1/2“~1” 0.01~1.6 350 350 50~190 A105(25) 90
95
85 23 54
TB3F
(CS67H-16C)
15-20
25
法兰 0.01~1.6 350 350 50~190 A105(25) 150
160
85 23 54
TB3W
(CS67H-16C)
15-20
25
承插焊 0.01~1.6 350 350 50~190 A105(25) 90
95
85 23 54
TB5
(CS17H-21C)
15-20
25
内螺纹ZG1/2“~1” 0.01~2.1 350 350 50~200 A105(25) 90
95
85 23 54
TB5F
(CS47H-21C)
15-20
25
法兰 0.01~2.1 350 350 50~200 A105(25) 150
160
85 23 54
TB5W
(CS67H-21C)
15-20
25
承插焊 0.01~2.1 350 350 50~200 A105(25) 90
95
85 23 54
