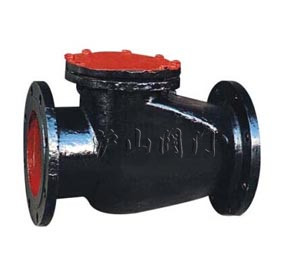

H44T旋启式止回阀


H44T旋启式止回阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 旋启式止回阀   产品型号 H44T
  驱动方式 手动   连接形式 法兰
  结构形式 旋启式   密封材料 铜合金
  压力范围 1.0~1.6MPa   公称通径 DN80-DN300
  常用材质 碳钢、不锈钢   技术咨询 021-31007323





一、H44T旋启式止回阀介绍


H44T旋启式止回阀 结构图


  H44T旋启式止回阀采用内装摇臂旋启式结构,阀门的所有启闭件都装于阀体内部,不穿透阀体,除了中法兰部位用密封垫片和密封环外,整体没有外漏点,杜绝阀门外泄的可能。摇臂和阀瓣连接处采用球面连接的结构,使得阀瓣在360度范围内有一定的自由度,H42X 升降式底阀有适当的微量位置补偿。广泛应用于化工、冶金、制药等多个领域。



二、H44T旋启式止回阀主要性能规范


公称压力PN(Mpa) 1.0 工作温度℃
试验压力P(Mpa) 密 封 1.1 常 温
强 度 1.5
工作压力(Mpa) P 1.0 ≤100℃


三、H44T旋启式止回阀主要零件材料

零件名称 材 料
阀体、阀板、阀盖、摇杆 灰铸铁
销 轴 不锈钢
密封圈 铜合金
垫 片 橡胶石棉板


四、H44T旋启式止回阀主要外形尺寸、连接尺寸及重量

公称通径 DN(mm) 尺寸(mm) 重量(kg)
L D D1 D2 b Z-Φd H
80 310 195 160 135 22 4-18 161 39
100 350 215 180 155 22 8-18 178 50
150 480 280 240 210 24 8-23 233 98
200 500 335 295 265 26 8-23 262 133
300 700 440 400 368 28 12-23 350 248
