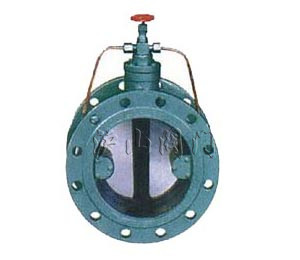

HH49型微阻缓闭蝶式止回阀


HH49型微阻缓闭蝶式止回阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 微阻缓闭蝶式止回阀   产品型号 HH49
  驱动方式 手动   连接形式 法兰
  结构形式 蝶式   密封材料 橡胶
  压力范围 1.0MPa   公称通径 DN100-DN1200
  常用材质 球墨铸铁、灰铸铁   技术咨询 021-31007323

沪山阀门制造(上海)有限公司是国内著名〖HH49型微阻缓闭蝶式止回阀〗制造商,也是国内大型【止回阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖HH49型微阻缓闭蝶式止回阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。



一、HH49型微阻缓闭蝶式止回阀介绍


       HH49型微阻缓闭蝶式止回阀适用于公称压力1 MPa,介质温度≤80%的清水、污水、海水等介质管道上,以及给、排水加压泵组上。通过本阀独特的微阻缓闭装置,能有效地防止水锤的发生,
保证管路系统安全运行。

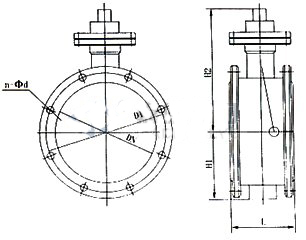

HH49型微阻缓闭蝶式止回阀 结构图

 二、HH49型微阻缓闭蝶式止回阀特点

1、由于本止回阀设有微阻缓闭装置,能有效地防止水击现象的发生,保证管道正常运行。
2、
H72型对夹立式止回阀设计结构独特新颖,体积小、重量轻。
3、密封面为橡胶对金属的软密封,密封性能可靠。耐磨损,使用寿命长。


三、HH49型微阻缓闭蝶式止回阀主要零件材料

阀体

球墨铸铁
灰铸铁

蝶板

铸钢
不锈钢

阀杆

不锈钢

盛扭面

丁睛橡胶


四、HH49型微阻缓闭蝶式止回阀主要外形尺寸与法兰连接尺寸


公称通径
(DN)

产要尺寸

法兰尺寸和螺栓规格

1.0MPa

L

H1

H2

D1

n-Φd

100

190

110

210

180

8-18

125

200

123

220

210

8-18

150

210

140

250

240

8-23

200

230

168

280

295

12-23

250

250

195

310

350

12-23

300

270

220

350

400

16-23

350

290

250

410

460

16-25

400

310

283

490

515

20-25

450

330

308

520

565

20-25

500

350

335

585

620

20-30

600

390

390

640

725

24-30

700

430

448

700

840

24-34

800

470

505

750

950

28-34

900

510

555

810

1050

28-34

1000

550

610

860

1160

28-34

1200

630

725

980

1380

32-41
