H76对夹双瓣旋启式止回阀


H76对夹双瓣旋启式止回阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 对夹双瓣旋启式止回阀   产品型号 H76H、H76W
  驱动方式 手动   连接形式 对夹
  结构形式 旋启式   密封材料 硬质合金、铸钢、橡胶
  压力范围 1.0~42.0MPa   公称通径 DN50-DN800
  常用材质 碳钢、不锈钢   技术咨询 021-31007323

沪山阀门制造(上海)有限公司是国内著名〖H76对夹双瓣旋启式止回阀〗制造商,也是国内大型【止回阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖H76对夹双瓣旋启式止回阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。



一、H76对夹双瓣旋启式止回阀介绍

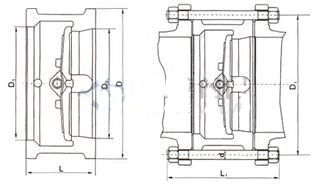

H76对夹双瓣旋启式止回阀 结构图

  H76对夹双瓣旋启式止回阀适用于公称压力PNl.0MPa~42 0MPa、Classl50~2500;公称通径DNl5~1200mm、NPsl/2—48.工作温度一l96—540℃的各种管路上,用于防止介质剖流。内螺纹旋启式止回阀通过选用不同的材质.可适用于水、蒸汽、油品、硝酸、强氧化性介质及尿素等多种介质。


二、H76对夹双瓣旋启式止回阀的型号、材料及主要参数

配管法兰

公称压力

常规产品型号

JB/T74~90

GB/T9112~9124

HG50592~20614

PN1.0MPa

H76H-10C

H76W-10P

H76W-10P8

H76W-10P3

H76W-10R

H76W-10R8

H76W-10R3

PN1.6MPa

H76H-16C

H76W-16P

H76W-16P

H76W-16P3

H76W-16R

H76W-16R8

H76W-16R3

PN2.5MPa

H76H-25

H76W-25P

H76W-25P8

H76W-25P3

H76W-25R

H76W-25R8

H76W-25R3

PN4.0MPa

H76H-40

H76W-40P

H76W-40P8

H76W-40P3

H76W-40R

H76W-40R8

H76W-40R3

PN6.3MPa

H76H-63

H76W-63P

H76W-63P8

H76W-63P3

H76W-63R

H76W-63R8

H76W-63R3

PN10.0MPa

H76H-100

H76W-100P

H76W-100P8

H76W-100P3

H76W-100R

H76W-100R8

H76W-100R3

PN13.0MPa

H76H-160

H76W-160P

H76W-160P8

H76W-160P3

H76W-160R

H76W-160R8

H76W-160R3

PN20.0MPa

H76H-200

H76W-200P

H76W-200P8

H76W-200P3

H76W-200R

H76W-200R8

H76W-200R3

PN25.0MPa

H76H-250

H76W-250P

H76W-250P8

H76W-250P3

H76W-250R

H76W-250R8

H76W-250R3

GB/T9112~9124

HG20615~20635

SH3406

PN2.0MPa

H76H-20C



H76W-20P8

H76W-20P3



H76W-20R8

H76W-20R3

PN5.0MPa

H76H-50



H76W-50P8

H76W-50P3



H76W-50R8

H76W-50R3

PN11.0MPa

H76H-110



H76W-110P8

H76W-110P3



H76W-110R8

H76W-110R3

PN15.0MPa

H76H-150



H76W-150P8

H76W-150P3



H76W-150R8

H76W-150R3

PN26.0MPa

H76H-260



H76W-260P8

H76W-260P3



H76W-260R8

H76W-260R3

PN42.0MPa

H76H-420



H76W-420P8

H76W-420P3



H76W-420R8

H76W-420R3



Class150

H76H-A1C



H76W-A1P8

H76W-A1P3



H76W-A1R8

H76W-A1R3

Class300

H76H-A3



H76W-A3P8

H76W-A3P3



H76W-A3R8

H76W-A3R3

Class600

H76H-A6



H76W-A6P8

H76W-A6P3



H76W-A6R8

H76W-A6R3

Class900

H76H-9



H76W-9P8

H76W-9P3



H76W-9R8

H76W-9R3

Class1500

H76H-15



H76W-15P8

H76W-15P3



H76W-15R8

H76W-15R3

Class2500

H76H-A25



H76H-A25P8

H76H-A25P3



H76H-A25R8

H76H-A25R3

主要

零件

材料



阀体

WCB(A105)

ZG1Cr18Ni9Ti

CFB(304)

CF3(304L)

ZG1Cr18Ni12Mo2Ti

CF8M(316)

CF3M(316M)

阀擗

CF8

CF8

CF8

CF3

CF9M

CF8M

CF3M

目轴

2Cr13

1Cr18Ni9Ti

0Cr18Ni9

00Cr19Ni10

ZG1Cr18Ni12Mo2Ti

0Cr17Ni12Mo2

00Cr17Ni14Mo2

弹簧

0Cr18Ni9

0Cr18Ni9

0Cr18Ni9

00Cr19Ni10

00Cr17Ni14Mo2

00Cr17Ni14Mo2

00Cr17Ni14Mo2

适用工况

适用介质

水、蒸汽、

油品等

硝酸等腐蚀性介质

强氧化性

介质

醋酸等腐蚀性介质

尿素等腐

蚀性介质

适用温度(℃)

-29~425

-196~540

-196~425

-196~540

-196~455

注:本表为常规对夹式止回阀的型号编制,主要零件材料及适用工况,其他要求及其型号编制参见对夹式止回阀型号编制方法
