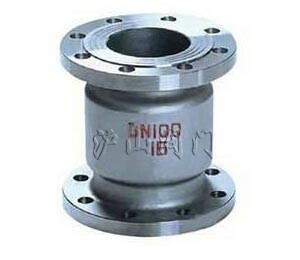

H42立式止回阀


H42立式止回阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 立式止回阀   产品型号 H42
  驱动方式 手动   连接形式 法兰
  结构形式 立式   密封材料 硬质合金、不锈钢
  压力范围 1.6~4.0MPa   公称通径 DN15-DN200
  常用材质 不锈钢   技术咨询 021-31007323

沪山阀门制造(上海)有限公司是国内著名〖H42立式止回阀〗制造商,也是国内大型【止回阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖H42立式止回阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。



一、H42立式止回阀介绍

H42立式止回阀 结构图

  H42立式止回阀严格按 API6D、GB/T12235 标准设计制造,本系列阀门正常处于关闭状态,由于管线中进口端介质的压力作用,而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时,弹簧将阀芯推向阀座而使阀门关闭,阻止介质逆流,故起止回作用。H42N立式止回阀由于采用弹簧支撑阀芯,故采用立式安装或卧式装均可。广泛应用于石油、化工、制药、电力行业等各种工况的管路上。


二、H42立式止回阀应用规范
1、设计制造按12236—89
2、结构长度按SDV公司规定
3、法兰型式及尺寸JB/T79 94
4、阀门检查和试验按API STD 598

三、H42立式止回阀主体材质

     CF8、cF3、CFSM、CF3M WC6

四、H42立式止回阀1.6MPa主要连接尺寸及重量

尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

L

mm

105

105

105

150

160

170

180

200

210

275

300

380

D

mm

95

105

115

135

145

160

180

195

215

245

280

335

重量

kg

-

-

-

-

-

7.9

11

12

19.5

36

47

65







五、H42立式止回阀2.5MPa主要连接尺寸及重量

尺寸

DN

20

25

32

40

50

65

80

100

125

150

200

L

mm

105

105

150

160

170

180

200

210

275

300

380

D

mm

105

115

135

145

160

180

195

230

275

300

360

重量

kg

-

-

-

-

7.9

11

12

20

38

48

70







六、H42立式止回阀4.0MPa主要连接尺寸及重量

尺寸

DN

50

65

80

100

125

150

200

L

mm

170

180

200

210

275

300

380

D

mm

160

180

195

230

270

300

375

重量

kg

7.9

11

12

20

38

48

72
