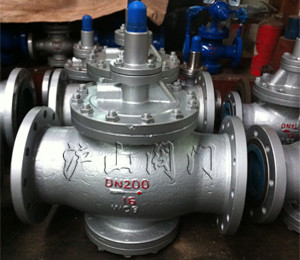

YGa43H/Y型高灵敏度大流量蒸汽减压阀


YGa43H/Y型高灵敏度大流量蒸汽减压阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 高灵敏度大流量蒸汽减压阀   产品型号 YGa43H/Y型
  驱动方式 手动   连接形式 对夹、法兰
  结构形式 活塞式   密封材料 硬质合金、不锈钢
  压力范围 1.6~16.0MPa   公称通径 DN15-DN500
  常用材质 碳钢、不锈钢   技术咨询 021-31007323

沪山阀门制造(上海)有限公司是国内著名〖YGa43H/Y型高灵敏度大流量蒸汽减压阀〗制造商,也是国内大型【减压阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖YGa43H/Y型高灵敏度大流量蒸汽减压阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

YGa43H/Y型高灵敏度大流量蒸汽减压阀介绍


     本系列高灵敏度大流量蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。本产品在普通减压阀基础上作了很大改进,加大了活塞面积,改变了节流结构。改变了密封形式,加大了过流面积等等,从而在提高灵敏度、流量、寿命等方面大大改善了性能。
     本产品主要用于蒸汽管路,适用于流量大流量变化大,进口压力变化大的蒸汽管路。

   YGa43H/Y型高灵敏度大流量蒸汽减压阀

一、YGa43H/Y型高灵敏度大流量蒸汽减压阀主要技术参数和性能指标


公称压力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

壳体试验压力(Mpa)*

2.4

3.75

6.0

9.6

15.0

24

密封试验压力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

最高进口压力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

出口压力范围(Mpa)

0.04-1.0

0.05-1.6

0.08-2.5

0.2-3.5

0.5-3.5

0.5-4.5

压力特性偏差(Mpa)△P2P

GB12246-1989

流量特性偏差(Mpa)P2G

GB12246-1989

最小压差(Mpa)

0.07

0.1

0.15

0.4

0.5

0.8

渗漏量

GB12245-1989

*:壳体试验不包括膜片、顶盖

二、YGa43H/Y型高灵敏度大流量蒸汽减压阀主要零件材料


零件名称

零件材料

阀体 阀盖 底盖

WCB

阀座 阀瓣

2Cr13

缸套 活塞

铝铁青铜

膜片

1Cr18Ni9

活塞环

合金铸铁/对位聚苯

导阀座 导阀杆

2Cr13

主阀弹簧

50CrVA

导阀主弹簧

50CrVA

调节弹簧

60Si2Mn


三、YGa43H/Y型高灵敏度大流量蒸汽减压阀流量系数(Cv)


DN

50

65

80

100

125

150

200

250

300

350

400

500

Cv

1

2.5

4

6.5

9

16

25

36

64

100

140

250


四、YGa43H/Y型高灵敏度大流量蒸汽减压阀外形尺寸(PN1.6-4.0) 单位:mm


公称通径DN

外 形 尺 寸

L

H

Hl

1.6/2.5MPa

4.0MPa

15

160

180

265

85

20

160

180

265

85

25

180

200

280

95

32

200

220

280

95

40

220

240

290

105

50

250

270

300

130

65

280

300

315

145

80

310

330

330

170

100

350

380

405

200

125

400

450

450

225

150

450

500

485

265

200

500

550

570

290

250

650

640

325

300

800

740

360

350

850

810

395

400

900

950

430

500

950

1080

500


五、YGa43H/Y型高灵敏度大流量蒸汽减压阀外形尺寸(PN6.4-16.0) 单位:mm


公称通径DN

外 形 尺 寸

L

H

Hl

6.4MPa

10.0/16.0MPa

15

180

180

280

100

20

180

200

280

100

25

200

220

300

115

32

220

230

300

115

40

240

240

315

130

50

270

300

340

135

65

300

340

355

150

80

330

360

370

175

100

380

450

205

125

450

510

235

150

500

555

275

200

550

640

300

250

650

720

335

300

800

830

375

350

850

880

410

400

900

1020

445

500

950



1080

515
