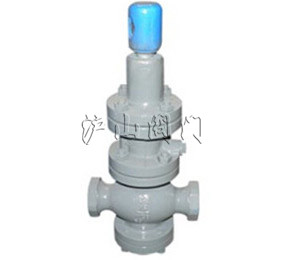

本系列内螺纹先导活塞式蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
本薄膜型减压阀主要用于蒸汽管路，起减压稳压作用。
一、Y13H型内螺纹先导活塞式蒸汽减压阀主要技术参数和性能指标
|
公称压力(Mpa)
|
1.6
|
2.5
|
|
壳体试验压力(Mpa)*
|
2.4
|
3.75
|
|
密封试验压力(Mpa)
|
1.6
|
2.5
|
|
高进口压力(Mpa)
|
1.6
|
2.5
|
|
出口压力范围(Mpa)
|
0.1-1.0
|
0.1-1.6
|
|
压力特性偏差(Mpa)△P2P
|
GB12246-1989
|
|
流量特性偏差(Mpa)△P2G
|
GB12246-1989
|
|
小压差
|
0.15
|
0.15
|
|
渗漏量
|
GB12245-1989
|
*.壳体试验不包括膜片、顶盖。
二、Y13H型内螺纹先导活塞式蒸汽减压阀主要零件材料
|
零件名称
|
零件材料
|
|
阀体 阀盖 底盖
|
WCB
|
|
阀座 阀盘
|
2Cr13
|
|
缸套
|
2Cr13/25(镀硬铬)
|
|
活塞
|
2Cr13/铜合金
|
|
活塞环
|
合金铸铁
|
|
导阀座 导阀杆
|
2Cr13
|
|
膜片
|
1Cr18Ni9Ti
|
|
主阀弹簧
|
50CrVA
|
|
导阀主弹簧
|
50CrVA
|
|
调节弹簧
|
60Si2Mn
|
三、Y13H型内螺纹先导活塞式蒸汽减压阀流量系数(Cv)
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
|
Cv
|
1
|
2.5
|
4
|
6.5
|
9
|
16
|
四、Y13H型内螺纹先导活塞式蒸汽减压阀连接尺寸
|
公称通径DN
|
G
|
L
|
H
|
Hl
|
|
15
|
1/2"
|
140
|
295
|
90
|
|
20
|
3-4"
|
140
|
330
|
98
|
|
25
|
1"
|
160
|
330
|
110
|
|
32
|
1-1/4"
|
180
|
330
|
110
|
|
40
|
1-1/4"
|
200
|
345
|
125
|
|
50
|
2"
|
230
|
345
|
125
|
