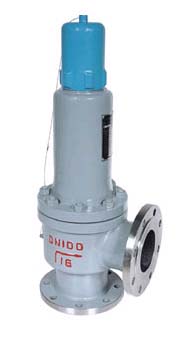

弹簧微启封闭式安全阀


弹簧微启封闭式安全阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 弹簧微启封闭式安全阀   产品型号 A41H、A41Y
  驱动方式 手动   连接形式 法兰
  结构形式 微启封闭式   密封材料 堆焊Co基硬质合金
  压力范围 1.6~10.0MPa   公称通径 DN50-DN800
  常用材质 碳钢、不锈钢   技术咨询 021-31007323



一、弹簧微启封闭式安全阀概述

A41H型弹簧微启封闭式安全阀适用于工作温度≤300℃的石油气、空气、水等介质的设备或管路上。弹簧微启式安全阀适用于工作温度≤200℃有腐蚀性介质的设备或管路上,作为超压保护装置。当设备和管路内压力超过允许值时,阀门自动开启,继而全量排放;当压力降低到规定值时,阀门自动关闭,保证设备和管路安全运行。连接法兰标准按JB/T……94/系列。


二、弹簧微启封闭式安全阀结构简述


1、弹簧微启式安全阀具有结构简单、密封性能好、开启压力准确、排放能力大、回座压差小、调整方便等特点。
2、喷嘴型阀座:阀座为位伐尔喷嘴型阀座,蒸汽流经阀座出口处时达到音速,排放系数大,阀座密封面堆焊钴铬钨硬质合金,耐磨抗冲蚀,寿命长。
3、热弹性阀瓣:阀瓣设计为热弹性结构,利用其在介质压力下微小的变形,提高密封能力,克服安全阀在介质压力下临近整定压力时的前泄现象。阀瓣密封面采用先进的激光淬火技术,提高了硬度、耐磨性、抗冲抗性。
4、调节螺母:通过调整调节螺母,调整弹簧压缩量,使阀门能够很方便、很迅速地获得准确的整定压力。
5、背压调整套:调整阀瓣背压的辅助机构,通过背压调整套调整,可获得合适的回座压差。上调时,使阀门背压降低。下调时,使阀门背压提高。

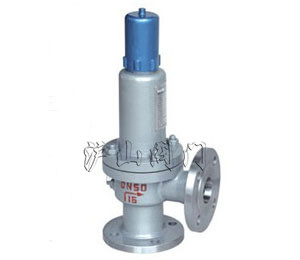

弹簧微启封闭式安全阀

三、弹簧微启封闭式安全阀安装说明

1、安全阀必须垂直安装,并好直接安装在容器或管道的接头上。接头内径应不小于安全阀的进口通径。
2、安全阀的出口必须装设适当的膨胀节,以防止排放管的热膨胀给安全阀带来不应有的热应力。排放管内径应比阀门出口直径大,长度尽可能短,避免拐弯。排放管及膨胀节重量不应作用在安全阀上,应固定在建筑上。排放管的中心线与阀体的中心线间距离尽可能的短。对每台安全阀都应单独装设排放管。
3、消声器的出口处要有足够的面积,防止产生背压影响阀门的排放能力。



四、弹簧微启封闭式安全阀系列型号

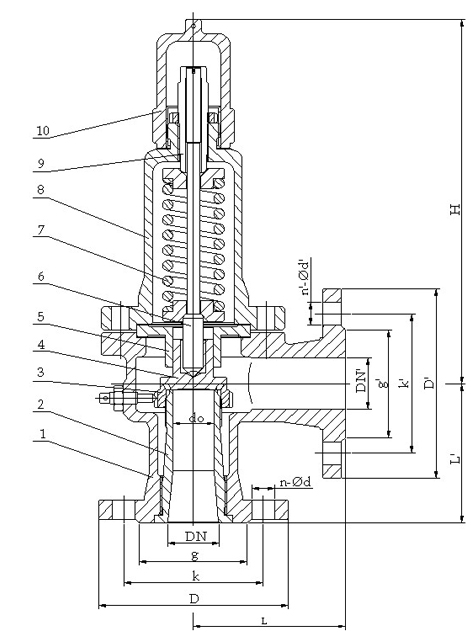

A41H-16C 弹簧微启封闭式安全阀结构图
A41H-25
A41H-40
A41Y-64
A41Y-100
A41H-16C
A41Y-16P
A41Y-25P
A41Y-40P
A41Y-64P
A41Y-100P
A41Y-25P
A41Y-16R
A41Y-25R
A41Y-40R
A41Y-64R
A41Y-100R
KA41Y-40R

五、弹簧微启封闭式安全阀主要零部件材料


NO

零件名称 A41H-C/A41Y-C材料 A41Y-P材料 A41Y-R材料

1

阀体

WCB

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

2

阀座

ZG2Cr13/1Cr18Ni9Ti

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

3

调节圈

ZG2Cr13/1Cr18Ni9Ti

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

4

阀瓣

2Cr13/1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

5

导向套

ZG2Cr13/1Cr18Ni9Ti

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

6

阀盖

ZG230-450

ZG230-450

ZG230-450

7

弹簧

50CrVA

50CrVA包覆氟塑料

50CrVA包覆氟塑料

8

阀杆

2Cr13

2Cr13

1Cr18Ni12Mo2Ti

9

调整螺杆

45

2Cr13

2Cr13

10

保护罩

ZG200-400

ZG200-400

ZG200-400



密封面材料

堆焊D507

堆焊Co基硬质合金


六、弹簧微启封闭式安全阀外形尺寸和连接尺寸

,

型号

公称通径 do D K g g1 b    f     f1 Z-¢d DN' D1 K1 g2 g' b1   f'    f1' Z1-¢d1 L L1 ≈H

A41H-16C
A41Y-16P
A41Y-16R

20

15

105

75



55

16

2



4-14

20

105

75

55



16

2



4-14

100

85

276

25

20

115

85



65

16

2



4-14

25

115

85

65



16

2



4-14

100

85

276

32

25

140

100



78

18

2



4-18

32

140

100

78



18

2



4-18

115

100

285

40

32

150

110



85

18

3



4-18

40

150

110

85



18

3



4-18

120

110

292

50

40

165

125



100

20

3



4-18

50

165

125

100



20

3



4-18

135

120

370

65

50

185

145



120

20

3



4-18

65

185

145

120



20

3



4-18

140

130

375

80

65

200

160



135

20

3



8-18

80

200

160

135



20

3



8-18

160

135

373

100

80

220

180



155

22

3



8-18

100

220

180

155



22

3



8-18

170

160

513

125

100

250

210



185

22

3



8-18

125

250

210

185



22

3



8-18

190

190

560

150

125

285

240



210

24

3



8-23

150

285

240

210



24

3



8-23

205

195

570

200

150

340

295



265

26

3



12-23

200

340

295

265



26

3



12-23

240

230

717

250

200

405

355



320

30

3



12-26

250

405

355

320



30

3



12-26

350

320

940

300

250

460

410



375

30

4



12-26

300

460

410

375



30

4



12-26

350

320

980

A41H-25
A41Y-25P
A41Y-25R

20

15

105

75



55

16

2



4-14

20

105

75

55



16

2



4-14

100

85

276

25

20

115

85



65

16

2



4-14

25

115

85

65



16

2



4-14

100

85

276

32

25

140

100



78

18

2



4-18

32

140

100

78



18

2



4-18

115

100

285

40

32

150

110



85

18

3



4-18

40

150

110

85



18

3



4-18

120

110

292

50

40

165

125



100

20

3



4-18

50

165

125

100



20

3



4-18

135

120

370

65

50

185

145



120

22

3



8-18

65

185

145

120



20

3



4-18

140

130

375

80

65

200

160



135

24

3



8-18

80

200

160

135



20

3



8-18

160

135

373

100

80

230

190



160

24

3



8-23

100

220

180

155



20

3



8-18

170

160

513

125

100

270

220



188

28

3



8-26

125

250

210

185



22

3



8-18

190

190

560

150

125

300

250



218

30

3



8-26

150

285

240

210



24

3



8-23

205

195

570

200

150

360

310



278

34

3



12-26

200

340

295

265



26

3



12-23

240

230

717

250

200

425

370



332

36

3



12-30

250

405

355

320



30

3



12-26

350

320

940

300

250

485

430



390

40

4



16-30

300

460

410

375



30

4



12-26

350

320

980

A41H-40
A41Y-40P
A41Y-40R

20

15

105

75

51

55

16

2

4

4-14

20

105

75

55



16

2



4-14

100

85

276

25

20

115

85

58

65

16

2

4

4-14

25

115

85

65



16

2



4-14

100

85

276

32

25

140

100

66

78

18

2

4

4-18

32

140

100

78



18

2



4-18

115

100

285

40

32

150

110

76

85

18

3

4

4-18

40

150

110

85



18

3



4-18

120

110

292

50

40

165

125

88

100

20

3

4

4-18

50

165

125

100



20

3



4-18

135

120

370

65

50

185

145

110

120

22

3

4

8-18

65

185

145

120



20

3



4-18

140

130

375

80

65

200

160

121

135

22

3

4

8-18

80

200

160

135



20

3



8-18

160

135

373

100

80

235

190

150

160

24

3

4.5

8-23

100

220

180

155



22

3



8-18

170

160

513

125

100

270

220

176

188

28

3

4.5

8-26

125

250

210

185



22

3



8-18

190

190

560

150

125

300

250

204

218

30

3

4.5

8-26

150

285

240

210



24

3



8-23

205

195

570

200

150

375

320

260

282

38

3

4.5

12-30

200

340

295

265



26

3



12-23

240

230

717

250

200

450

385

313

345

42

3

4.5

12-34

250

405

355

320



30

3



12-26

350

320

940

300

250

515

450

364

408

46

4

4.5

16-34

300

460

410

375



30

4



12-26

350

320

980

A41H-64
A41Y-64
A41Y-64P
A41Y-64R

20

15

130

90

51

68

20

2

4

4-18

20

105

75

55

51

16

2

4

4-14

100

95

268

25

20

140

100

58

78

22

2

4

4-18

25

115

85

65

58

16

2

4

4-14

100

95

268

32

25

155

110

66

82

24

2

4

4-23

32

140

100

78

66

18

2

4

4-18

115

105

279

40

32

170

125

76

95

24

3

4

4-23

40

150

110

85

76

18

3

4

4-18

135

115

330

50

40

180

135

88

105

26

3

4

4-23

50

165

125

100

88

20

3

4

4-18

160

125

360

65

50

205

160

110

130

28

3

4

8-23

65

185

145

120

110

22

3

4

8-18

175

160

503

80

65

215

170

121

140

30

3

4

8-23

80

200

160

135

121

22

3

4

8-18

175

160

498

100

80

250

200

150

168

32

3

4.5

8-26

100

235

190

160

150

24

3

4.5

8-23

190

180

530

150

100

345

280

204

240

38

3

4.5

8-34

150

300

250

218

204

30

3

4.5

8-26

280

260

657

A41H-100
A41Y-100
A41Y-100P
A41Y-100R

20

15

130

90

51

68

22

2

4

4-18

20

105

75

55

51

16

2

4

4-14

100

95

268

25

20

140

100

58

78

24

2

4

4-18

25

115

85

65

58

16

2

4

4-14

100

95

268

32

25

155

110

66

82

24

2

4

4-23

32

140

100

78

66

18

2

4

4-18

115

105

279

40

32

170

125

76

95

26

3

4

4-23

40

150

110

85

76

18

3

4

4-18

135

115

330

50

40

195

145

88

112

28

3

4

4-26

50

165

125

100

88

20

3

4

4-18

160

125

360

65

50

220

170

110

138

32

3

4

8-26

65

185

145

120

110

22

3

4

8-18

175

160

503

80

65

230

180

121

148

34

3

4

8-26

80

200

160

135

121

22

3

4

8-18

175

160

498

100

80

265

210

150

172

38

3

4.5

8-30

100

235

190

160

150

24

3

4.5

8-23

190

180

530

150

100

355

290

204

250

46

3

4.5

12-34

150

300

250

218

204

30

3

4.5

8-26

280

260

657



相关产品:

A41型微启式安全阀 A28全启式安全阀 A44封闭带板手全启式安全阀 A48高温高压全启式安全阀
A37H安全阀 A37H安全阀 A42F安全阀 弹簧微启式安全阀
A46先导式安全阀 A28型全启式安全阀 A41Y-160(320)安全阀 WA42Y衡式安全阀





上一个产品:弹簧微启式外螺纹安全阀
下一个产品:A42Y-C型弹簧全启封闭式安全阀

首页 阀门产品 关于沪山 新闻中心 客服中心 应用案例 联系我们 网站地图

销售热线:021-31007323
传      真:021-33321522
邮      箱:hushanfamen@126.com        地址:上海市浦东新区泥城镇新城路2号
友情链接   沪山阀门 针型阀

Copyright © 2014-2021沪山阀门制造(上海)有限公司 版权所有  沪ICP备14043249号-1



售前服务
售后服务
免费电话



展开
