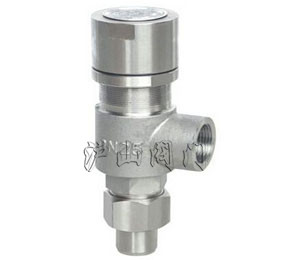

弹簧微启式外螺纹安全阀


弹簧微启式外螺纹安全阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 弹簧微启式外螺纹安全阀   产品型号 A21H、A21WA21F
  驱动方式 手动   连接形式 外螺纹
  结构形式 微启式   密封材料 硬质合金
  压力范围 1.6~16.0MPa   公称通径 DN15-DN25
  常用材质 碳钢、不锈钢   技术咨询 021-31007323

沪山阀门制造(上海)有限公司是国内著名〖弹簧微启式外螺纹安全阀〗制造商,也是国内大型【安全】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖弹簧微启式外螺纹安全阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

一、弹簧微启式外螺纹安全阀概述

   A21F、A21H-C型弹簧微启式外螺纹安全阀适用于工作温度≤200℃的空气、氨、石油气……等介质的设备或管路上。弹簧微启式安全阀适用于温度≤200℃有腐蚀性的气体或液体的设备或管路上,作为超压保护装置。A21Y型弹簧微启式外螺纹安全阀适用于温度≤100℃的液化石油气等。


二、弹簧微启式外螺纹安全阀系列型号


A21F-16C

A21W-16P A21Y-16C A21Y-16R

A21H-16C

A21W-40P

A21Y-16P

A21Y-40R

A21H-40

A21F-40P



A21Y-64R

A21H-64

A21W-64P



A21Y-100R

A21Y-100

A21W-100P



A21Y-160R

A21H-160

A21W-160P





三、弹簧微启式外螺纹安全阀主要零部件材料


NO.

零件名称 A21H-C/A21F材料 A21W-P/A21F-P材料 A21Y-R材料

1

管接头

20

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

2

管接头螺母

35

2Cr13

1Cr18Ni9Ti

3

阀座

35

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

4

阀体

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

5

阀瓣

2Cr13/2Cr13+PTFE

1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE

1Cr18Ni12Mo2Ti

6

弹簧座

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

7

弹簧

50CrVA

50CrVA包覆氟塑料

50CrVA包覆氟塑料

8

锁紧螺母

Q235-A

ZG230-450

1Cr18Ni9Ti

9

弹簧导向垫

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

10

调节螺母

Q235-A

2Cr13

1Cr18Ni12Mo2Ti



密封面材料

"Y"型堆焊Co基硬质合金,"H"型堆焊D507,"W"型为阀门本体


四、弹簧微启式外螺纹安全阀外形尺寸和连接尺寸

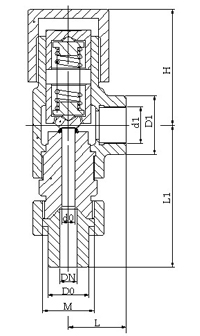

A21安全阀,结构图
                           A21安全阀  结构图




型号

公称通径 do d Do M d1 D1 L L1 ≈H

A21-16C
A21H-16C
A21H-40
A21W-16P
A21W-40P
KA21-16P

15

12

15

20

M27×1.5

G1/2"

30

35

76

66

20

16

20

25

M33×1.5

G3/4"

35

40

87

68

25

18

25

31

M39×1.5

G1"

40

50

100

105

A21Y-64
A21Y-64P
A21Y-100
A21Y-100P

15

10

15

25

M39×1.5

G1"

44

50

100

66

20

10

20

31

M39×1.5

G1"

44

50

100

68

25

12

25

31

M39×1.5

G1"

44

50

100

105

A21W-160/160P

15

8

20

/

M24×2

G1"

44

50

100

261

20

8

25

/

M33×2

G1"

44

50

100

261

25

8

28

/

M36×2

G1"

44

50

100

285
