Y42X水用减压阀


Y42X水用减压阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程

一、Y42X水用减压阀结构特点和用处:
   本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣,控制阀瓣开度完成减压稳压功能。 水用减压阀在城市建筑、高层建筑的冷热供水系统中,可取代常规分区水管,节省设备。也可在通常的冷热水管网中,起减压稳压作用。本产品调压、稳压动作平稳,适用于水和非腐蚀性液体介质的管路。
二、Y42X水用减压阀产品实拍:

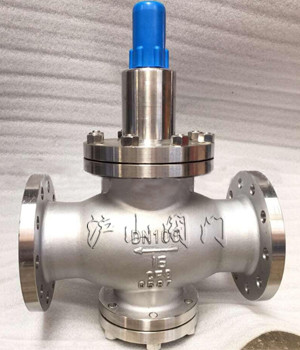

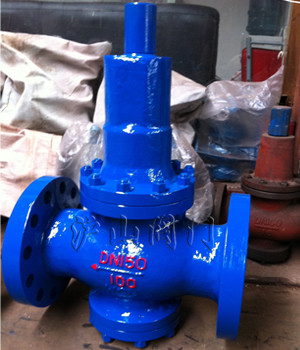

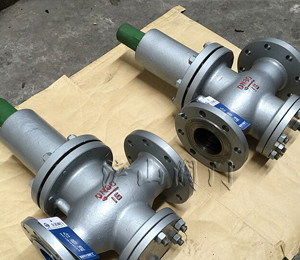

 Y42X水用减压阀产品实拍1  Y42X水用减压阀产品实拍2
三、Y42X水用减压阀主要技术参数和性能指标:

公称压力(Mpa

1.0

1.6

2.5

壳体试验压力(Mpa

1.5

2.4

3.75

密封试验压力(Mpa

1.0

1.6

2.5

最高进口压力(Mpa

1.0

1.6

2.5

出口压力范围(Mpa

0.2-0.8

0.2-1.0

0.4-1.6

压力特性偏差(Mpa)△P2P

GB12244-1989

流量特性偏差(MpaP2G

GB12244-1989

渗漏量

工作温度

0-80

*注:壳体试验不包括膜片、阀盖
四、Y42X水用减压阀主要零件材料:

零件名称

零件材料

阀体 阀盖 底盖

WCB

阀座

2Cr13

阀瓣

2Cr13

阀杆

2Cr13

缸套

2Cr13/25(镀硬铬)

活塞

2Cr13

O型圈

丁腈橡胶

密封圈

丁腈橡胶

膜片

夹织物丁腈橡胶

调节弹簧

60Si2Mn

五、Y42X水用减压阀流量系数(Cv):

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

500

Cv

2.5

6.5

16

25

36

64

100

140

250

400

570

780

1020

1500

六、Y42X水用减压阀外形尺寸:

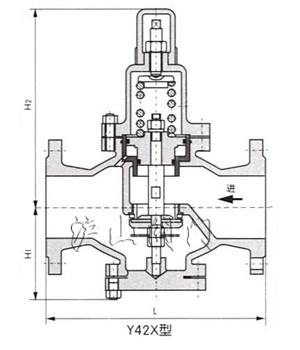

 Y42X水用减压阀图  Y42X水用减压阀结构图



公称通径DN



L

H

Hl

15

160

225

90

20

160

265

98

25

180

265

110

32

200

265

110

40

220

320

125

50

250

320

125

65

280

325

130

80

310

385

160

100

350

385

170

125

400

430

200

150

450

430

210

200

500

560

240

250

650

690

290

300

800

800

335

350

850

880

375

400

900

980

405

450

900

1100

455

500

950

1130

465
