HH44X微阻缓闭止回阀


HH44X微阻缓闭止回阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程

一、HH44X微阻缓闭止回阀概述:
  HH44X微阻缓闭止回阀于给排水管道安装在水泵出口处用来防止介质逆流和消除破坏性水锤,并能有效地减少阀门关闭水锤压力可保障管网安全运行。该阀具有阀瓣轻、开度大、节电效果显署流体阻力小、 水锤消除机构设计新颖密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪声等特点。

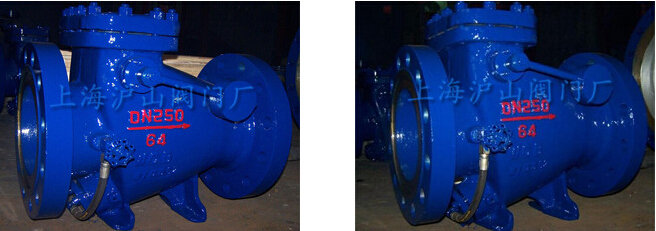

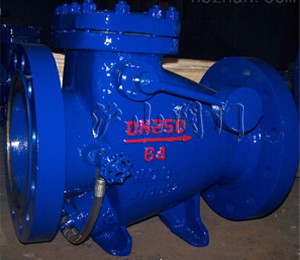

二、HH44X微阻缓闭止回阀产品实拍:

HH44X微阻缓闭止回阀产品实拍

三、HH44X微阻缓闭止回阀主要技术参数:

公称压力

1.02.5MPa

公称通经

40800mm

适用介质

水及弱腐蚀性流体

适用温度

080℃(如需要,可达200℃)

法兰标准

GB/T 17241.6 GB/T 9113

试验标准

GB/T 13927 AP1598

四、HH44X微阻缓闭止回阀主要零部件材质:

零件名称

材质

阀体

铸铁、铸钢、不锈钢

阀盖

铸铁、铸钢、不锈钢

阀瓣

碳钢、不锈钢+丁腈橡胶

阀杆、活塞

不锈钢

五、HH44X微阻缓闭止回阀性能参数:

型号

公称通径
DN(mm)

公称压力
PN(MPa)

试验压力Ps(MPo)

最高工作压力
(MPa)

工作温度

适用介质

壳体

密封

HH44X-10

40-800

1.0

1.5

1.1

1.0

0-80(
据用户要求
可达200)

水、弱腐
蚀性介质

HH44X-16

1.6

2.4

1.76

1.6

HH44H-25

2.5

3.75

2.75

2.5

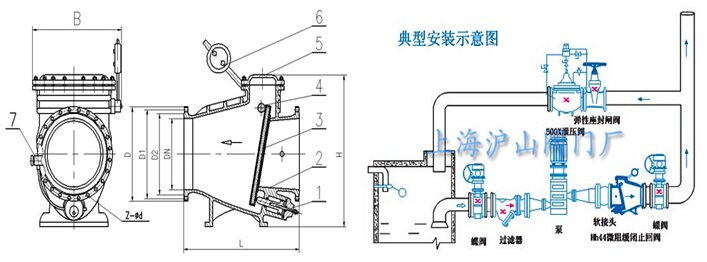

六、HH44X微阻缓闭止回阀主要外形尺寸(法兰连接尺寸:按JBT7994)

HH44X微阻缓闭止回阀主要外形尺寸

公称压力 (MPa)

公称通径DN(mm)

 (mm)

L

H

B

1.0
1.6
2.5

40

200

300

220

50

230

300

270

65

290

320

290

80

310

354

300

100

350

350

320

125

400

380

340

150

480

500

410

200

500

580

450

250

600

670

550

300

700

730

580

350

800

820

630

400

900

920

700

450

1000

950

800

500

1100

1100

900

600

1300

1200

990

700

1400

1550

1120

800

1500

1700

1300

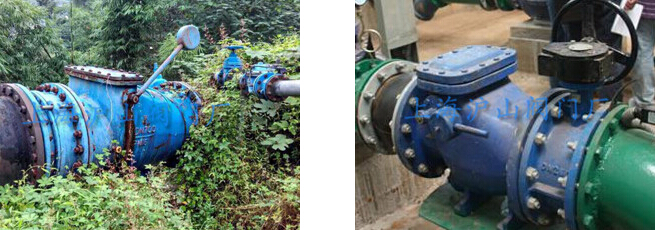

七、HH44X微阻缓闭止回阀安装实例:

HH44X微阻缓闭止回阀安装实例
