YK43X/F先导活塞式气体减压阀


YK43X/F先导活塞式气体减压阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程

一、YK43X/F先导活塞式气体减压阀简介
   气体减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。本产品主要用于气体管路,如空气、氮气、氩气、氯气、氧气、煤气、氢气、氨气、液化气、天然气、压缩空气等气体。

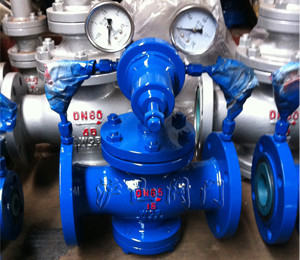

二、YK43X/F先导活塞式气体减压阀产品实拍:


三、YK43X/F先导活塞式气体减压阀主要技术参数和性能指标:

公称压力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

壳体试验压力(Mpa)*

2.4

3.75

6.0

9.6

15.0

24

密封试验压力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

最高进口压力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

出口压力范围(Mpa)

0.1-1.0

0.1-1.6

0.1-2.5

0.5-3.5

0.5-3.5

0.5-4.5

压力特性偏差(Mpa)P2P

GB12246-1989

流量特性偏差(Mpa)P2G

GB12246-1989

最小压差(Mpa)

0.15

0.15

0.2

0.4

0.8

1.0

渗漏量

X/F(聚四氟乙稀/橡胶)O Y(硬密封)GB12245-1989

注:壳体试验不包括膜片、顶盖
四、YK43X/F先导活塞式气体减压阀主要零件材料:

零件名称

零件材料

阀体 阀盖 底盖

WCB/FCB

阀座 阀盘

2Cr13/304

缸套

2Cr13/25(镀硬铬)/304

活塞

2Cr13/铜合金/铜合金

活塞环

合金铸铁/对位聚苯

导阀座 导阀杆

2Cr13/304

膜片

1Cr18Ni9Ti

主阀 导阀弹簧

50CrVA

调节弹簧

60Si2Mn

密封垫(X/F型号)

橡胶/聚四氟乙稀

导阀体 导阀盖

25/304

五、YK43X/F先导活塞式气体减压阀流量系数(Cv)

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

500

Cv

1

2.5

4

6.5

9

16

25

36

64

100

140

250

400

570

780

1020

1500

六、YK43X/F先导活塞式气体减压阀尺寸图:

先导活塞式气体减压阀结构图


1、外形尺寸(PN1.6-4.0)

公称通径DN



L

H

Hl

1.6/2.5MPa

4.0MPa

15

160

180

290

90

20

160

180

300

98

25

180

200

300

110

32

200

220

300

110

40

220

240

320

125

50

250

270

320

125

65

280

300

325

130

80

310

330

365

160

100

350

380

365

170

125

400

450

475

200

150

450

500

475

210

200

500

550

515

240

250

650

560

290

300

800

705

335

350

850

745

375

400

900

780

405

450

900

730

455

500

950

835

465

2、YK43X/F先导活塞式气体减压阀外形尺寸(PN6.4-16.0):

公称通径DN



L

H

Hl

6.4MPa

10.0/16.0MPa

15

180

180

300

100

20

180

200

310

105

25

200

220

31

120

32

220

230

310

120

40

240

240

335

135

50

270

300

335

135

65

300

340

340

140

80

330

360

380

170

100

380

380

185

125

450

490

215

150

500

490

225

200

550

535

260

250

650

580

310

300

800

725

355

350

850

765

395

400

900

800

435

500

950



855

495
