Y43H铸钢先导活塞式蒸汽减压阀


Y43H铸钢先导活塞式蒸汽减压阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程

一、Y43H铸钢先导活塞式蒸汽减压阀简介
   铸钢蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。 主产品主要用于蒸汽管路,起减压稳压作用。
二、Y43H铸钢先导活塞式蒸汽减压阀产品实拍

Y43H铸钢先导活塞式蒸汽减压阀实拍

 三、Y43H铸钢先导活塞式蒸汽减压阀主要技术参数和性能指标

公称压力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

壳体试验压力(Mpa)*

2.4

3.75

6.0

9.6

15.0

24

密封试验压力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

高进口压力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

出口压力范围(Mpa)

0.1-1.0

0.1-1.6

0.1-2.5

0.5-3.5

0.5-3.5

0.5-4.5

压力特性偏差(Mpa)P2P

GB12246-1989

流量特性偏差(Mpa)P2G

GB12246-1989

小压差(Mpa)

0.15

0.15

0.2

0.4

0.8

1.0

渗漏量

GB12245-1989

*:壳体试验不包括膜片、顶盖
四、Y43H铸钢先导活塞式蒸汽减压阀主要零件材料

零件名称

零件材料

阀体 阀盖 底盖

WCB

阀座 阀盘

2Cr13

缸套

2Cr13/25(镀硬铬)

活塞

2Cr13/铜合金

活塞环

合金铸铁

导阀座 导阀杆

2Cr13

膜片

1Cr18Ni9Ti

主阀弹簧

50CrVA

导阀主弹簧

50CrVA

调节弹簧

60Si2Mn

五、Y43H铸钢先导活塞式蒸汽减压阀流量系数(Cv)

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

500

Cv

2.5

6.5

16

25

36

64

100

140

250

400

570

780

1020

1500

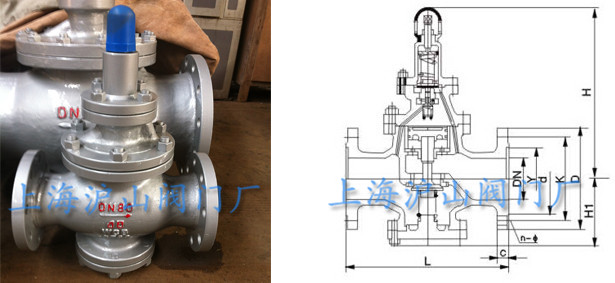

六、Y43H铸钢先导活塞式蒸汽减压阀外形尺寸:

Y43H铸钢先导活塞式蒸汽减压阀外形尺寸




1、外形尺寸(PN1.6-4.0):单位:mm

公称通径
DN



Hl

1.6/2.5MPa

4.0MPa

15

160

180

295

90

20

160

180

330

98

25

180

200

330

110

32

200

220

330

110

40

220

240

345

125

50

250

270

345

125

65

280

300

350

130

80

310

330

385

160

100

350

380

385

170

125

400

450

400

200

150

450

500

415

210

200

500

550

475

240

250

650

525

290

300

800

580

335

350

850

620

375

400

900

660

405

450

900

730

455

500

950

750

465

2、外形尺寸(PN6.4-16.0):单位:mm

公称通径
DN



Hl

6.4MPa

10.0/16.0MPa

15

180

180

305

105

20

180

200

340

105

25

200

220

340

120

32

220

230

340

120

40

240

240

355

135

50

270

300

355

135

65

300

340

360

140

80

330

360

395

17

100

380

400

185

125

450

415

215

150

500

430

225

200

550

495

260

250

650

545

310

300

800

600

355

350

850

640

395

400

900

690

435

500

950



780

495
