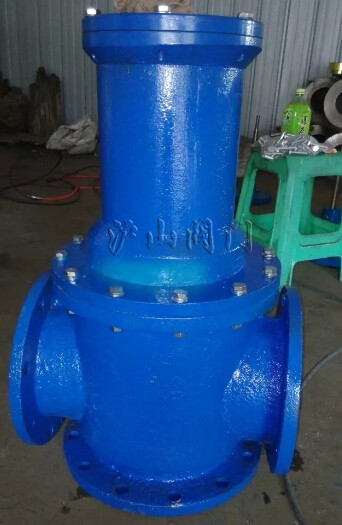

J747X、J767X液动气动平衡角三通排泥阀


J747X、J767X液动气动平衡角三通排泥阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程

一、J747X、J767X液动气动平衡角三通排泥阀用途

       本产品主要用于自来水公司各类水池,也可用以排除池底泥沙或污水还可安装在工作介质为水、气、油等工业管道中作截流用。

二、J747X、J767X液动气动平衡角三通排泥阀工作原理及性能特点

       本产品由液压缸和平衡角式三通截止阀两大部分组成,液压缸为动力、带动阀板升降,使阀体通道开启或关闭,以达到流体通断,本产品最大特点是如在同一水平的两个水池中间安装一只本产品就可以使两边水池同时排泥,节约投资等特点。液压缸活塞密封采用V型橡胶,其密封性能好,经久耐用。其寿命达五年以上,经用户使用后的反馈信息有多达七年未更换者有之。阀板为软密封,关闭后密封性能好、永无渗漏、便于维修更换;如配以电磁换向阀、指控液压缸,则能实现远控和自控、也可以配电动等。若配手动装置,可以2~12台一排安装,同时控制开启或关闭,开启速度快,驱动压力低、压力源取之水厂本身压力,无需另加设备、节省人力物力、节约能源等优点。

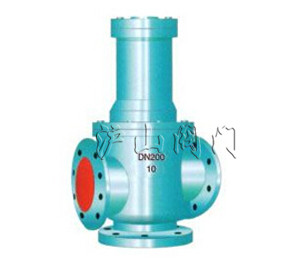

气动平衡角三通排泥阀



三、J747X、J767X液动气动平衡角三通排泥阀技术参数

液压缸驱动介质

清水、气、油(订货时注明)

液压缸驱动压力

0.15~0.30.3~1.1Mpa

液压缸驱动介质温度

常温

阀体材料

HT200QT400-15

 法兰连接标准

GB/T13927-92

试压标准

GB/T13927-92

注:如需带信息反馈信号,请另协商。

四、J747X、J767X液动气动平衡角三通排泥阀外形法兰连接尺寸表

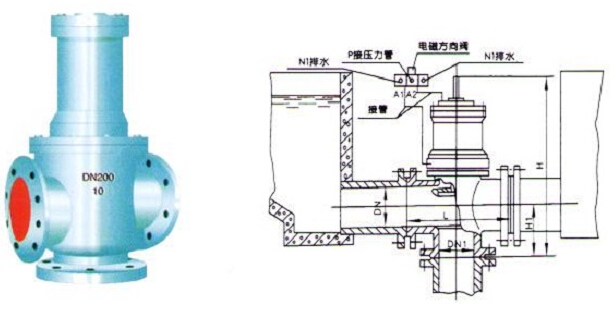

J747X、J767X液动气动平衡角三通排泥阀外形图


 型号尺寸

                    J747X-1.0    J647X-1.0

接管螺纹

   G“

公称通径

   H

 H1

   L

   D

 D1

 Z-∮d

 100

 800

 150

 360

 220

  180

 4-19

 1/2“

 150

 940

 170

 400

 285

  240

 8-23

 1/2“

 200

 1000

 190

 460

 340

 295

 8-23

 1/2“

 250

 1200

 220

 560

 395

 350

 12-23

 1/2“

 300

 1350

 270

 590

 445

 400

 12-23

 3/4“

 350

 1500

 300

 650

 505

 460

 16-23

 3/4“

 400

 1620

 325

 700

 565

 515

 16-28

  1“
