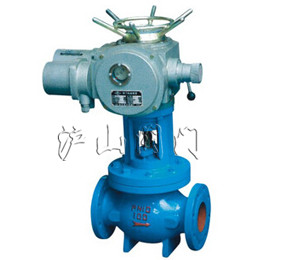

J941X电动排泥阀


J941X电动排泥阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程

一、J941X电动排泥阀工作原理及性能:

       J941X电动排泥阀又名电动隔膜排泥阀,由直通式阀体、支架和电动头等三大部分组成,由电动头带动阀板开启或关闭,排泥阀当停电时也可用手动开启或关闭,一阀两种开启或关闭,阀板为软密封,关闭后密封性能好,无渗漏等优点。

      J941X电动排泥阀主要供介质为液、气的管路上作截流作用。供各型净化设备及池子外部或管道上作于排泥,排污用。适用于水处理厂各类沉淀池,污泥池,用以排放水池内泥沙污物及废水该阀采用双室隔膜结构运动无磨损不因杂质而漏水对泥沙淤积不敏感.润滑,密封性能好采用衬胶阀板阀座斜度开口不易沉积泥杂物驱动介质压力低采用手动或电动集中控制经久耐用使用寿命长

二、J941X电动排泥阀用途:
1、供介质为液、气的管路上作截流作用。
2、供各型净化设备及池子外部或管道上作于排泥,排污用。
三、J941X电动排泥阀技术参数:

压力等级

1.0MPa  1.6MPa

电动头电压

220V380V订货时注明

阀体、支架材料

铸铁,球墨铸铁,WCB

阀杆材料

不锈钢

阀板材料

球墨铸铁,热合橡胶、WCB热合橡胶

法兰连接标准

GB/T 17241.6-98

试压标准

GB/T 13927-92

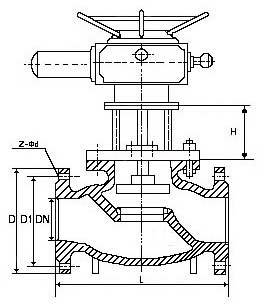

四、J941X电动排泥阀外形结构图:

J941X电动排泥阀J941X电动排泥阀结构图


五、J941X电动排泥阀连接尺寸:

DN

L1

L2

H

D

D1

Z-фd

50

110

95

200

165

125

4-8

80

135

125

230

200

160

4-8

100

160

125

250

220

180

8-18

150

205

145

300

285

340

8-23

200

220

185

350

340

295

8-23

250

260

205

400

395

350

12-23

300

280

245

450

445

400

12-23

400

335

310

550

656

515

16-25
