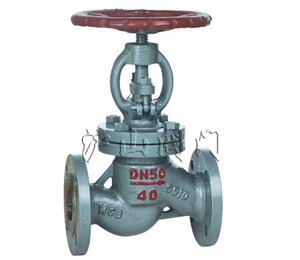

J41N液化气截止阀


J41N液化气截止阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程

一、J41N液化气截止阀的概述:

      J41N液化气截止阀采用V型成型四氟为动密封、以填料压着为初始密封、随着介质压力上升而填料密封性能增强、既具有自密封功能、无需人工维护、适用于高中压输送管道。本阀全部设有倒密封、阀门开启时须将阀门完全全开、使倒密封起作用以增加填料使用寿命、尤其以≧DN200的以高进低出的规格、本阀门开启轻盈、操作力远远小于普通阀门。

二、J41N液化气截止阀结构原理:

1、J41N液化气截止阀系列产品,是针对燃气介质输送的特殊要求,并结合国内阀门应用的实际情况,采用新颖的密封形式和可靠的密封结构设计而成。

2、J41N液化气截止阀具有密封性能稳定、使用安全可靠、耐腐蚀性强、无介质内、外漏以及操作轻便等特点,成功解决了化工管道用普通阀门耐腐蚀性能差、壳体易穿孔以及密封性能差、易泄露的难题,特别适用于化工行业氨气、燃气管道的传送,并满足长期可靠使用的要求。其密封性、可维修性、安全性等。

三、J41N液化气截止阀主要设计标准:

设计、制造

GB/T12235-89

法兰连接

JB/T79-94GB9113-2000

公称通径

DN15~DN300mm

结构长度

GB12221-89

公称压力

PN1.62.54.0MP

四、J41N液化气截止阀主要零件材料:

阀体、阀盖

阀杆、阀瓣

密封面

填料

WCB

不锈钢

不锈钢和尼龙

聚四氟乙烯、丁晴橡胶

五、J41N液化气截止阀主要性能参数:

公称压力

壳体试验

密封试验

上密封试验

适用介质

适宜温度

JIS-10K

1.6

2.4

1.76

1.76

液化气、
天然气等

-40~+80℃

2.5

3.75

2.75

2.75

JIS-20K

4.0

6.0

4.4

4.4

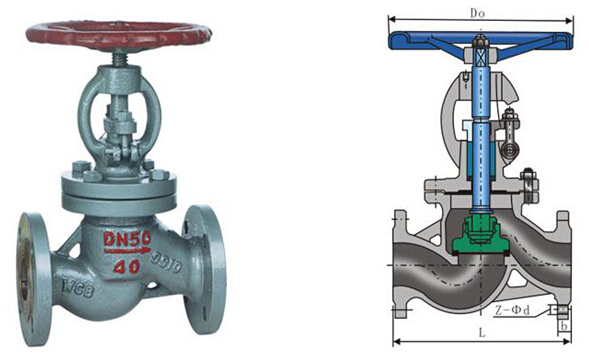

六、J41N液化气截止阀主要外形尺寸:

J41N液化气截止阀外形尺寸



公称通径

DN(mm)

J41N-25型主要连接尺寸和外形尺寸(mm)

L

D

D1

D2

b

f

Z-фd

H

H1

Do

15

130

95

65

45

16

2

4-14

252

194

120

20

150

105

75

55

16

2

4-14

270

200

120

25

160

115

85

65

16

2

4-14

310

235

140

32

180

135

100

78

18

2

4-18

322

260

160

40

200

145

110

85

18

3

4-18

360

345

180

50

230

160

125

100

20

3

4-18

405

370

200

65

290

180

145

120

22

3

8-18

435

420

240

80

310

195

160

135

22

3

8-18

475

455

280

100

350

230

190

160

24

3

8-23

525

495

320
