ZCSB防爆电磁阀


ZCSB防爆电磁阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程

一、ZCSB防爆电磁阀概述

      ZCSB防爆电磁阀是把设备可能点燃爆炸性气体混合物的部件全部封闭在一个外壳内,其外壳能够承受通过外壳任何接合面或结构间隙,渗透到外壳内部的可燃性混合物在内部爆炸而不损坏,并且不会引起外部由一种、多种气体或蒸气形成的爆炸性环境的点燃,把可能产生火花、电弧和危险温度的零部件均放入隔爆外壳内,隔爆外壳使设备内部空间与周围的环境隔开。隔爆外壳存在间隙,因电气设备呼吸作用和气体渗透作用,使内部可能存在爆炸性气体混合物。

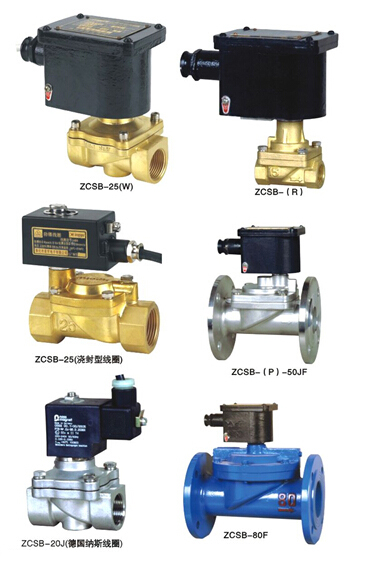

ZCSB系列防爆电磁阀



二、ZCSB防爆电磁阀工作原理

     电磁阀里有密闭的腔,在不同位置开有通孔,每个孔都通向不同的油管,腔中间是阀,两面是两块电磁铁,哪面的磁铁线圈通电阀体就会被吸引到哪边,通过控制阀体的移动来档住或漏出不同的排油的孔,而进油孔是常开的,液压油就会进入不同的排油管,然后通过油的压力来推动油刚的活塞,活塞又带动活塞杆,活塞竿带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动。

三、ZCSB防爆电磁阀用途

电磁阀:用于液体和气体管路的开关控制,是两位DO控制。一般用于小型管道的控制。

电磁阀:只能用作开关量,是DO控制,只能用于小管道控制,常见于DN50及以下管道,往上就很少了。

1.开关形式:

电磁阀通过线圈驱动,只能开或关 ,开关时动作时间短。

2.工作性质:

电磁阀一般流通系数很小,而且工作压力差很小。比如DN25口径的电磁阀流通系数比15口径的电动球阀小很多。电磁阀的驱动是通过电磁线圈,比较容易被电压冲击损坏。相当于开关作用,就是开和关2个作用。

电磁阀一般断电可以复位,电动阀要这样的功能需要加复位装置。

四、ZCSB防爆电磁阀特点

       适用于易燃易爆介质,以及对爆炸性危险场所管路介质的自动切换。产品经国家仪器仪表防爆安全监督检验站检测合格,产品符合GB38361-83GB38362-83标准。防爆合格证号为GYB01272适用条件:

环境场所:GB38361-83标准中属于ⅡA、ⅡB级可燃性气体且温度组别T1T2T3组的爆炸性场所。

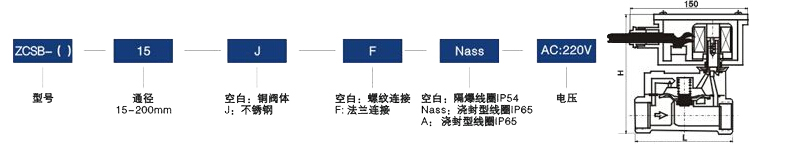

五、ZCSB防爆电磁阀代号



六、ZCSB防爆电磁阀技术参数

型号

连接尺寸

流量孔径

CV

L

H

介质温度

工作压力(压差)

额定电压

产品标准

防暴标志

mm

mm

mm

 Kgf/cm2

ZCSB-5

M10

5

0.23

40

118

0 ~80

(T4135)

0.3~8
(0~8)

220VAC /50-HZ

110VAC/50HZ

DC24V;

上下浮动:±10%
其他电压可已定制

GB3836.1-2000
GB3836.2-2000

Ex: DIIBT4

ZCSB-10

G3/8

10

0.6

69

140

ZCSB-15

G1/2

15

3.73

80

140

ZCSB-20

G3/4

20

7

87

154

ZCSB-25

G1

25

11

108

166

ZCSB-32

G1¼”

32

14

130

178

ZCSB-40

G1½”

40

24.5

145

182

ZCSB-50

G2

50

35

177

211

ZCSB-65F

法兰

65

53

254

288

ZCSB-80F

法兰

80

82

278

305

ZCSB-100F

法兰

100

128

350

355

ZCSB-125F

法兰

125

221

425

430

ZCSB-150F

法兰

150

291

455

460

ZCSB-200F

法兰

200

513

560

570
