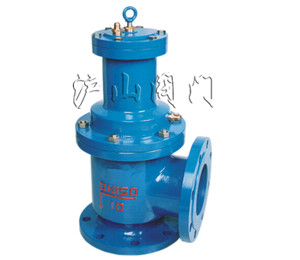

J644X气动角式快开排泥阀


J644X气动角式快开排泥阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程

一、J644X气动角式快开排泥阀简介:

    液压、气动角式快开排泥阀是一种由液压源或气动源作执行机构的角型截止类阀门。通常成排安装在沉淀池底部外侧壁,用以排除池底沉淀的泥砂和污物。该阀液压缸之活塞为L形皮碗,密封性能好,经久耐用,阀门密封副亦为橡胶密封,无泄漏。可通过电动二位四通换向电磁阀实现远程控制。操作方便,安全可靠。

二、J644X气动角式快开排泥阀工作原理及性能

    本产品由液压缸和角式截止阀组合而成,液压缸内动力带或阀瓣升降,使阀体通道开或闭,以达到流体通断。液压缸的活塞密封件为L型皮碗,其密封性能好,经久耐用。阀瓣与阀座为软密封,密列性能好,无泄露。采用电动二位四通换向阀或手动二位四通换向阀集中控制,操作方便。

三、J644X气动角式快开排泥阀主要零部件材料:

零件名称

阀体、阀盖

膜片压板、阀盘

阀杆

膜片

材料

灰铸铁、球墨铸铁、铸钢

球墨铸铁、青铜

不锈钢

尼龙强化橡胶

四、J644X气动角式快开排泥阀主要技术参数

公称压力(Mpa)

试验压力(Mpa)

液压缸 工作介质

适用温度

适用介质

壳体

密封

1.0

1.5

1.1

清水、气

≤80℃

水、污水

1.6

2.4

1.76

五、J644X气动角式快开排泥阀主要外型尺寸(法兰连接尺寸GB421684标准)

公称通径DN
(mm)

    (mm)

接管螺纹G

阀杆材料

H

L1

L2

80

480

135

125

1/2

不锈钢

100

500

145

125

1/2

不锈钢

150

620

175

145

1/2

不锈钢

200

735

225

185

1/2

不锈钢

250

805

260

205

1/2

不锈钢

300

940

280

245

3/4

不锈钢

350

1100

305

270

3/4

不锈钢

400

1200

340

310

1

不锈钢

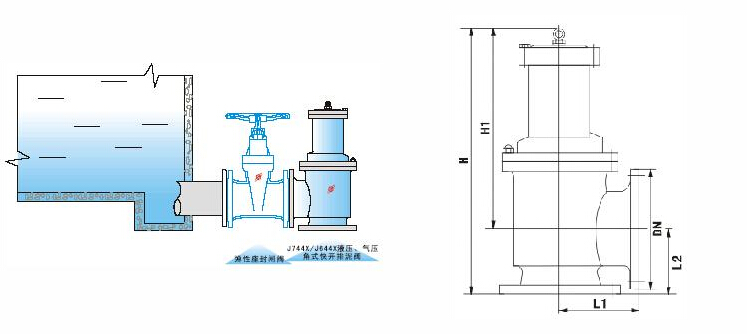

六、J644X气动角式快开排泥阀安装示意图:

J644X气动角式快开排泥阀安装图
