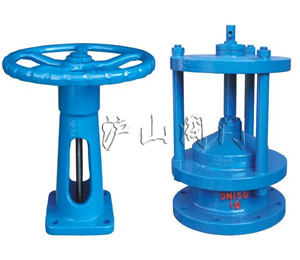

PNF盖阀排泥阀


PNF盖阀排泥阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程

一、PNF盖阀排泥阀简介:

      PNF型手动池底排泥阀又名排泥盖阀,一般用于小型工程沉淀池的池内排泥,安装于形成锥底面(以便使池中底泥完全排除)池底,一般与启闭机配套使用。启闭力小的可直接配套加长手轮使用,使用形式有一台或多台排列,主体材料一般为铸铁。TF型套筒阀又称提拔阀,一般用于沉淀池排泥进中进行池外排泥,由于其结构为内外伸缩套筒,故亦可用于配水井或出水进中调节水位,例如:单管吸泥机出泥,气浮出水等,一般由碳钢或不锈钢制成。

二、PNF盖阀排泥阀特点:
1、阀盖自带螺杆,水深、浅时可直接用于手柄操作;
2、阀板成锥形,自带导向,开启操作力小;
3、螺杆及密封面采用锡青铜,耐腐、耐磨;

三、PNF盖阀排泥阀外形尺寸:

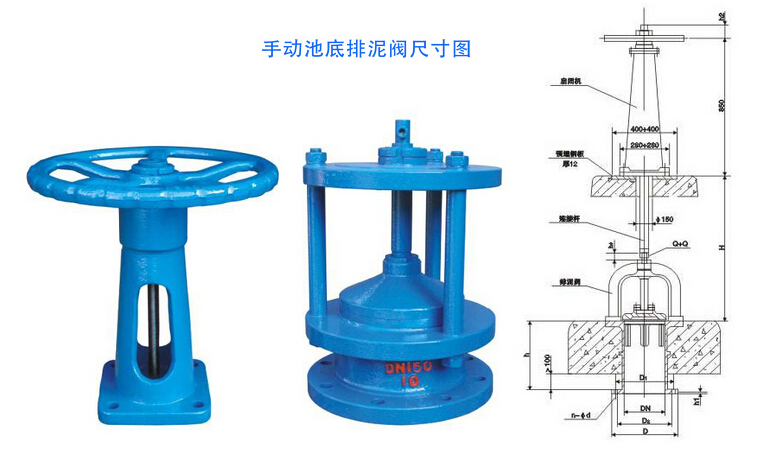

PNF盖阀排泥阀结构图

通径DN(mm)

   D

  D1

 a*a

h

  L1

   Z

   d

  150

  285

  240

  22

  200

  45

   8

  23

  200

  340

  295

  22

  300

  45

   8

  23

  300

  445

  400

  25

  300

  45

  12

  23

  400

  565

  515

  25

  450

  60

  16

  25

  500

  670

  620

  28

  450

  60

  20

  25
