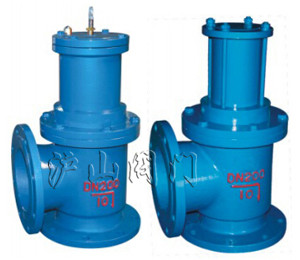

活塞式快开排泥阀


活塞式快开排泥阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程

产品名称 活塞式快开排泥阀   产品型号 J644XJ744X
  适用介质   连接形式 法兰
  压力范围 1.0~1.6MPa   公称通径 DN80-DN400
  常用材质 铸铁、碳钢、不锈钢   技术咨询 021-31007323

一、活塞式快开排泥阀概述:
J644XJ744X型液动活塞式快开排泥阀和气动活塞式快开排泥阀一般都是安装在各类出水处理厂或工业用沉淀池的底部壁外,用以排除沉淀池内的泥沙及污物。

、活塞式快开排泥阀工作原理:

快开排泥阀由液压缸和角式截止阀组合而成,液压缸内动力带动阀瓣升降,使阀体通道开或闭,以达到液体通断。液压缸的活塞密封件为L型皮碗,快开排泥阀的密封性能好,经久耐用。阀瓣与阀座为软密封,密封性能好,无泄露。快开排泥阀采用电动二位四通换向阀或手动二拉四通换向阀集中控制,操作方便。

三、活塞式快开排泥阀性能参数:

 公称压力

 1.0MPa

 液压缸工作介质

 清水、气

 液压缸工作压力

 0.15-1.0MPa

 介质温度

 0-80℃

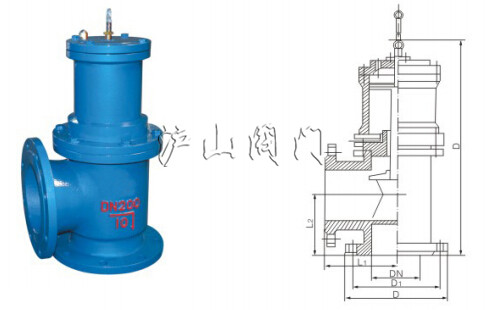

四、活塞式快开排泥阀主要外形尺寸:

活塞式快开排泥阀主要外形尺寸

公称通径
DN

尺寸mm

接管螺管G

阀杆材料

H

L1

L2

80

480

135

125

1/2"

不锈钢

100

500

145

125

1/2"

不锈钢

150

620

175

145

1/2"

不锈钢

200

735

225

185

1/2"

不锈钢

250

805

260

205

1/2"

不锈钢

300

940

280

245

3/4"

不锈钢

350

1100

305

270

3/4"

不锈钢

400

1200

340

310

1"

不锈钢

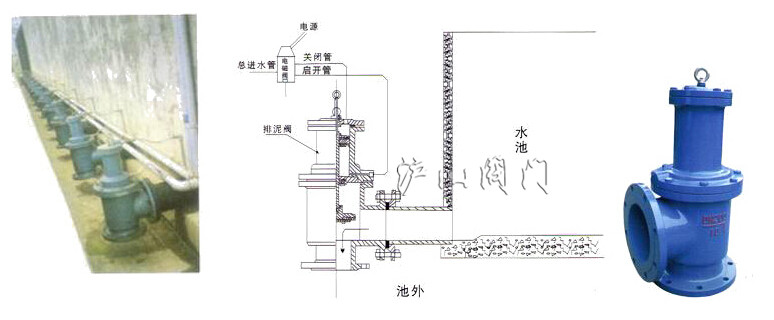

五、活塞式快开排泥阀典型安装示意图:

 活塞式快开排泥阀典型安装示意图

    J744X、J644X快开排泥阀主要分为活塞式和膜片式两种;活塞式具有使用寿命长,开阀速度快,开阀行程大等特点,膜片式具有对泥沙不敏感等特点,快开排泥阀由液压缸和角式截止阀组合而成,液压缸内动力带动瓣升降,使阀体通道开或闭,以达到流体通断。快开排泥阀液压缸的活塞密封件为L型皮碗,其密封性能好,经久耐用。阀瓣与阀座为软密封,密封性能好,无泄露。快开排泥阀采用电动二位四通换向阀或手动二位四通换向阀集中控制,操作方便。
