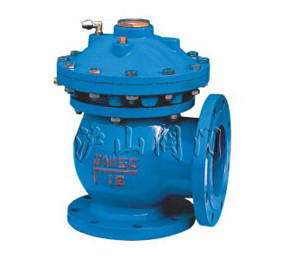

JM744X隔膜式快开排泥阀


JM744X隔膜式快开排泥阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程

产品名称 隔膜式快开排泥阀   产品型号 JM744X
  适用介质   连接形式 法兰
  压力范围 1.0~1.6MPa   公称通径 DN100-DN400
  常用材质 灰铸铁、球墨铸铁、铸钢   技术咨询 021-31007323

一、JM744X隔膜式快开排泥阀概述:

    快开排泥阀是一种由液压源或气动源作执行机构的角型截断类阀门。通常成排安装在沉淀池底部外侧壁,用以排除池底沉淀的泥砂和污物。该阀由泥龙强化橡胶隔膜将阀门分为两个腔室,接通液压或气动源,采用电动或手动二位四通换向阀控制,实现快速排泥。气动快开排泥阀将隔膜代替活塞,无运动摩檫,更适用于泥浆等颗粒介质,大大提高了阀门的使用寿命。

二、JM744X隔膜式快开排泥阀主要技术参数

公称压力MPa

试验压力MPa

液压缸

工作介质

适用温度

适用介质

1.0

1.5

1.1

清水、气

≤80℃

水、污水

1.6

2.4

1.76

三、JM744X隔膜式快开排泥阀主要性能参数

公称通径

100400mm

最低驱动压力

0.15MPa

法兰标准

GB/T 17241.6  GB/T 9113

试验标准

GB/T 13927  API598

JM744X隔膜式快开排泥阀主要零件材料:

零件名称

阀体、阀盖

膜片压板、阀盘

阀杆

膜片

材料

灰铸铁、球墨铸铁、铸钢

球墨铸铁、青铜

不锈钢

尼龙强化橡胶

JM744X隔膜式快开排泥阀主要连接尺寸:

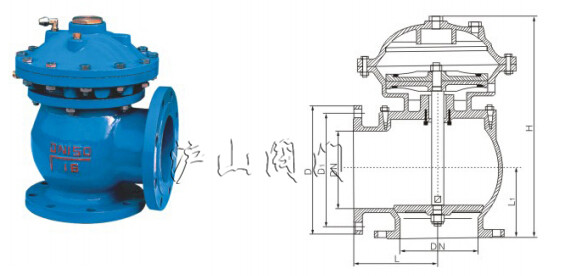

JM744X隔膜式快开排泥阀外形结构图



公称通径

mm

     mm

H

L

L1

100

370

160

120

150

440

190

150

200

530

225

190

250

615

260

220

300

785

280

260

350

880

315

300

400

970

340

340

六、JM744X隔膜式快开排泥阀故障排除方法:

故障现象

检查内容

处理方法

阀门不能

正常启闭

电磁换向阀的输入电压是否正常。

按说明书要求输入电压

2、接插是否完好,接管有无泄漏,管路是否接错。

纠正接管泄漏问题按说明书要求接好管路

密封件有无破损,驱动压力是否正常

更换密封件,调试压力

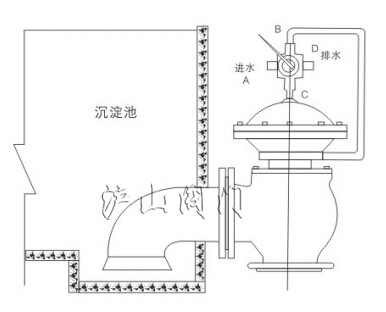

七、JM744X隔膜式快开排泥阀典型安装示意图:

JM744X隔膜式快开排泥阀典型安装示意图
