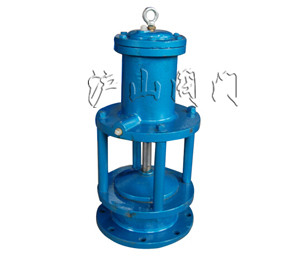

H742X液动池底排泥阀


H742X液动池底排泥阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程

  产品名称 液动池底排泥阀   产品型号 H742X
  适用介质   连接形式 法兰
  压力范围 1.0~1.6MPa   公称通径 DN80-DN300
  常用材质 铸铁、碳钢、不锈钢   技术咨询 021-31007323

一、H742X液动池底排泥阀使用范围:

本阀安装于各类池子底部,用作于排除泥沙及污水。

二、H742X液动池底阀常温工作原理:

本系列产品均由液压缸和阀体组成。用换向阀改变流体进入液压缸的上腔或下腔推动活塞运动,并带动阀板升降,使阀开启或关闭达到流体通断。JM742X隔膜式池底排泥阀用于自来水公司或其他公司的各类水池、排除内泥沙。

三、H742X液动池底阀性能及特点:

1、液压缸工作介质用于清水,压力取之于自来水自身压力,无需另加设备。

2、用电磁换向阀与液压缸配套便于实现自控,远控或集中控制。

四、H742X液动池底阀技术参数:

       压力

               1.6Mpa

        规格尺寸

           DN80-DN300

       介质

        水

液压缸工作压力

 0.3-1.0

 液压缸工作液

 气、水

阀体材质

 HT200

 液压缸

HT200、304不锈钢

缸盖

 HT200

阀板

 HT200

阀杆

不锈钢

密封皮碗

耐磨丁晴橡胶

五、H742X液动池底阀性能参数:

适用温度

常温

液压缸工作压力

0.31.0MPa

液压缸驱动介质

清水、空气、油

H742X外形尺寸,法兰连接尺寸

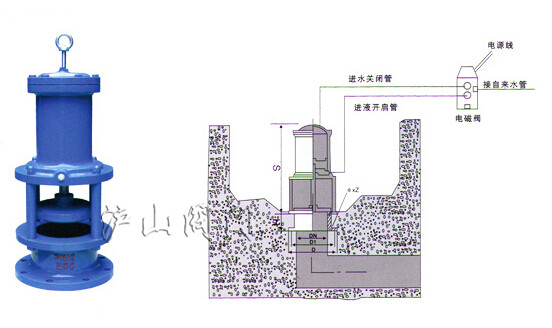

H742X液动池底排泥阀外形图

H742X1.0

接管螺纹G

阀杆材料



H

S

D

D1

ZФd



150

110

490

280

240

8-23

1/2’’

不锈钢

200

110

534

335

295

8-23

1/2’’

不锈钢

250

110

570

390

350

12-23

1/2’’

不锈钢

300

140

610

440

400

12-23

3/4’’

不锈钢

400

140

710

565

515

16-25

1’’

不锈钢

500

160

310

670

620

20-25

1’’

不锈钢
