产品名称： |

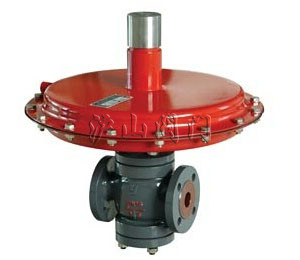

ZZV型自力式微压调节阀 |
产品型号： |
ZZV型 |
|
驱动方式： |
自力式 |
连接形式： |
法兰 |
|
结构形式： |
单座，双座 |
密封材料： |
橡胶 |
|
压力范围： |
1.0MPa、1.6MPa |
公称通径： |
DN20-DN100 |
|
常用材质： |
铸钢，不锈钢 |
技术咨询： |
021-31007323 |
自力式差压调节阀介绍
ZZ（V、C）型直接作用式微压、差压调节阀是一种无需外加能源，利用被控介质自身能量当动力源，引入执行机构膜室产生推力，控制节流元件运动达到自动调节。主要用于各种工业炉气体燃烧系统，控制甲、乙两种燃料混合比流量，达到理想的然料条件：用于氢冷发电机组密封油与氢气、液化气、氧气、氮气等各种工业气体的减压、稳压、泄压调节：用于各种油品、化学品、液体储罐气封，部分场合可取代本厂的ZZDG型供氮调节阀和ZZDX型泄氮调节阀。当阀前压力较低时（如阀前压力小于0.2MPa）可取代本厂的ZZYP-（10-16）Ⅱ型指挥器操作型自力压力调节阀。
自力式微压调节阀型号
|
类别 |
型号 |
类别 |
型号 |
|
单座微压调节器 |
ZZVP-10～16B/K |
单座微压调节器 |
ZZCP-10～16B/K |
|
双座微压调节器 |
ZZVN-10～16B/K |
双座微压调节器 |
ZZCN-10～16B/K |
自力式微压调节阀主要技术参数
|
公称通径DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
额定流量系数Kv |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
|
公称压力（MPa） |
1.0 1.6 |
|||||||
|
固有流量特性 |
快开 |
|||||||
|
保证调压阀正常工作 |
≥0.01 |
|||||||
|
压力分段范围（KPa） |
0.5～6 5～10 9～15 12～19 18～25 22～30 |
|||||||
|
工作温度℃ |
≤80 |
|||||||
|
适合介质 |
气体、蒸汽、低粘度液体 |
|||||||
|
法兰尺寸、型式 |
PN10、16、GB9113-88凸式 |
|||||||
|
结构长度 |
按GB12221-89标准 |
|||||||
自力式微压调节阀主要性能指标
|
控制精度％ |
±15 |
|||||||||||
|
允许泄 |
硬密封（L/H） |
单座（Ⅳ级）：≤10-4阀额定容量：双座（Ⅱ级）、≤5×10-3×阀额定容量 |
||||||||||
|
软密封 |
DN(mm) |
|||||||||||
|
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||
|
0.15 |
0.3 |
0.45 |
0.6 |
0.9 |
1.7 |
4.0 |
6.75 |
|||||
自力式微压调节阀许用介质与温度的关系
|
公称通径（DN） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
||
|
L |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
||
|
H |
456 |
465 |
470 |
470 |
480 |
490 |
490 |
510 |
||
|
A |
压力调节范围 |
0.5～30 |
φ394 |
|||||||
|
28～50 |
φ308 |
φ394 |
||||||||
|
48～100 |
φ308 |
|||||||||
|
大约重量（Kg） |
12 |
13 |
15 |
17 |
20 |
28 |
38 |
43 |
||
|
导压管接口螺纹 |
M16×15 |
|||||||||
自力式微压调节阀主要零件及推荐使用温度范围
|
零件名称 |
材料 |
温度范围 |
|
阀体、阀盖 |
HT200 |
-20～200℃ |
|
ZG230-450 |
-40～450℃ |
|
|
ZG1Cr18Ni9Ti |
-250～550℃ |
|
|
ZG0Cr18Ni12Mo2Ti |
-250～550℃ |
|
|
阀芯、阀座 |
1Cr18Ni9Ti |
-250～550℃ |
|
0Cr18Ni12Mo2Ti |
-250～550℃ |
|
|
填料 |
聚四氟乙烯 |
-40～200℃ |
|
柔情石墨 |
-40～350℃ |
|
|
膜片 |
丁晴橡胶夹增强涤沦织物 |
|
|
压缩弹簧 |
60Si2Mn |
|
|
膜盖 |
A3 |
|
