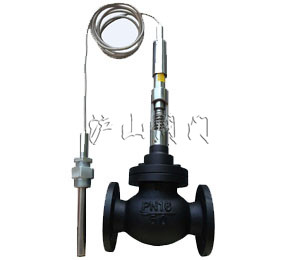

产品名称： |
ZZWP型自力式温度调节阀 |
产品型号： |
ZZWP型 |
|
驱动方式： |
自力式 |
连接形式： |
法兰 |
|
结构形式： |
单座，双座，套筒 |
密封材料： |
橡胶 |
|
压力范围： |
1.6MPa |
公称通径： |
DN20-DN150 |
|
常用材质： |
铸钢，不锈钢 |
技术咨询： |
021-31007323 |
自力式温度调节阀介绍
ZZWP型自力式温度调节阀是由温度传感器与控制阀两部分组成，是一种无需外来能源，利用被控介质自身温度变化进行自动调节的节能产品。产品适用于以各种气体、蒸汽、热水、油等为介质的各种热交换器中的温度自动控制。具有温度设定范围宽、调整方便、可连续进行温度设定、超温过栽保护、温度设定方便等优点。广泛应用于城市供热、采暖系统及电力、石油、冶金、制药、锅炉等工业部门。
自力式温度调节阀产品型号
|
类别 |
型号 |
类别 |
型号 |
|
单座加热调节器 |
ZZWP-16～40B |
单座冷却调节器 |
ZZWP-16～40B |
|
双座加热调节器 |
ZZWN-16～40B |
双座冷却调节器 |
ZZWN-16～40B |
|
套筒加热调节阀 |
ZZWM-16～40B |
套筒冷却调节阀 |
ZZWM-16～40B |
阀芯结构型式
自力式温度调节阀主要技术参数
1.控制阀主要技术参数
|
公称通径DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
|
额定流量系数Kv |
单座、套筒 |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
|
双座 |
|
12 |
22 |
33 |
53 |
83 |
132 |
209 |
330 |
528 |
|
|
允许压差（MPa） |
1.6 |
1.0 |
0.5 |
||||||||
|
公称压力（MPa） |
|
||||||||||
|
固有流量特性 |
快开 |
||||||||||
|
工作温度℃ |
≤300 |
||||||||||
|
适合介质 |
气体、蒸汽、低粘度液体 |
||||||||||
|
法兰尺寸、型式 |
PN10、16、GB9113-88凸式PN40凹式 |
||||||||||
|
结构长度 |
按GB12221-89标准 |
||||||||||
1、控制阀主要技术参数
|
传感器型号 |
T01 |
T02 |
|
温度设定范围℃ |
0～70 50～120 100～170 150～220 |
|
|
温度传递系数(mm/℃) |
0.8 |
|
|
时间反应常s |
120 |
|
|
超温保护℃ |
设定温度范围上限值+50 |
|
|
安装接头 |
G1" |
|
|
毛细管长度m |
3 5 8 |
|
|
传感器直径(mm) |
温包：25护套:28 |
|
|
温包材质 |
黄铜 |
|
自力式温度调节阀主要性能指标
|
控制精度％ |
±15 |
|||||||||||
|
允许泄 |
硬密封（L/H） |
单座（Ⅳ级）：≤10-4阀额定容量：双座、套筒（Ⅱ级）、≤5×10-3×阀额定容量 |
||||||||||
|
软密封 |
DN(mm) |
|||||||||||
|
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||
|
0.15 |
0.3 |
0.45 |
0.6 |
0.9 |
1.7 |
4.0 |
6.75 |
|||||
自力式温度调节阀可配附件
散热片、手动装置等。

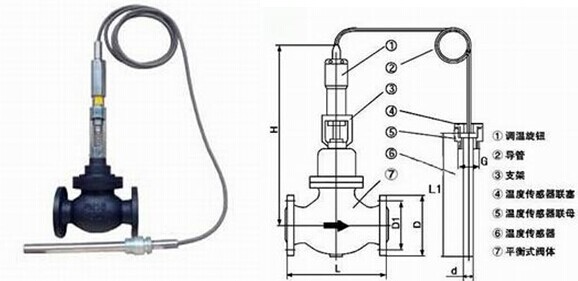

自力式温度调节阀外形尺寸与重量
|
公称通径（DN） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
L |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
|
H |
500 |
540 |
580 |
640 |
700 |
750 |
820 |
950 |
||
|
L1 |
430 |
630 |
||||||||
|
L2 |
350 |
|||||||||
|
d |
25(护套直径φ28) |
|||||||||
|
重量（Kg） |
8 |
10 |
13 |
15 |
18 |
30 |
35 |
60 |
75 |
85 |
自力式温度调节阀使用介质与温度的关系
|
阀体材质 |
公称 |
介质温度℃ |
|||||||
|
≤150 |
≤200 |
≤250 |
≤300 |
≤350 |
≤400 |
≤425 |
≤450 |
||
|
大工作压力（MPa） |
|||||||||
|
HT200 |
1.0 |
1.0 |
|
|
|
|
|
|
|
|
1.6 |
1.6 |
1.5 |
|
|
|
|
|
|
|
|
ZG230-450 |
1.6 |
1.57 |
1.52 |
1.44 |
1.28 |
1.12 |
0.88 |
0.72 |
|
|
ZG1Cr18Ni9Ti |
1.6 |
1.6 |
1.6 |
1.4 |
1.25 |
1.1 |
1.0 |
0.9 |
0.75 |
|
ZG0Cr18Ni12Mo2Ti |
4.0 |
4.0 |
4.0 |
3.6 |
3.2 |
2.8 |
2.5 |
2.2 |
1.9 |
|
6.4 |
6.4 |
6.4 |
5.6 |
5.0 |
4.5 |
4.0 |
3.6 |
3.0 |
|
自力式温度调节阀主要零件及推荐使用温度范围
|
零件名称 |
材料 |
温度范围 |
|
|
阀体、阀盖 |
HT200 |
-20～200℃ |
|
|
ZG230-450 |
-40～450℃ |
||
|
ZG1Cr18Ni9Ti |
-250～550℃ |
||
|
ZG0Cr18Ni12Mo2Ti |
-250～550℃ |
||
|
阀芯、阀座 |
1Cr18Ni9Ti |
-250～550℃ |
|
|
0Cr18Ni12Mo2Ti |
-250～550℃ |
||
|
(增强)聚四氟乙烯 |
-20～200℃ |
||
|
司太莱合金堆焊 |
-250～550℃ |
||
|
压力平衡元件 |
波纹管 |
18Ni12Mo2Ti |
-160～300℃ |
|
弹簧 |
18Ni12Mo2Ti |
-160～250℃ |
|
专业制造、专业服务，沪山为你创造更多价值
不断提升服务质量，精益求精，“真诚的服务”是沪山永恒的主题。沪山严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我厂做出如下承诺：
产品标准
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。
售前服务
产品介绍，技术交流，非标产品设计，疑难解答
售中服务
- 守信合同，保证及时供货，随时保持与客户联系
- 对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
售后服务
- 沪山产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。
- 产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
- 对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。
- 对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，一边提高沪山的服务质量
订货流程
- 客户采购清单请传真至 021-33321522，或来电咨询 021-31007323。
- 收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
- 具体商定：交货期、特殊要求等事宜。
订货须知
- 客户对产品有特殊要求，须在订货合同中提供以下说明：
- 结构长度
- 连接形式
- 公称直径、全通径、缩径、管道尺寸
- 运用介质及温度、压力范围
- 实验、检验标准及其他要求
- 本场可根据客户特殊要求配置各类驱动装置。
- 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
